Dobrze zaprojektowany piorunochron nie jest ozdobą dachu, tylko częścią systemu, który ma przejąć energię wyładowania i bezpiecznie odprowadzić ją do ziemi. W praktyce najważniejsze są nie tylko elementy na zewnątrz budynku, ale też projekt, uziemienie, ochrona przepięciowa i późniejsza kontrola. W tym artykule wyjaśniam, jak działa taki układ, kiedy ma sens, ile zwykle kosztuje i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Ochrona odgromowa ma stworzyć kontrolowaną drogę dla prądu wyładowania, a nie tylko „coś na dachu”.
- Najważniejsze elementy to zwody, przewody odprowadzające, uziom i połączenia wyrównawcze.
- Nie każdy budynek wymaga identycznego rozwiązania, bo o doborze decyduje ryzyko, dach i wyposażenie obiektu.
- W domach z fotowoltaiką i dużą ilością elektroniki sama część zewnętrzna zwykle nie wystarcza.
- Po montażu liczą się pomiary, a potem regularne kontrole i szybka reakcja po remoncie albo bezpośrednim uderzeniu.
Jak działa ochrona odgromowa w budynku
Ja patrzę na to tak: system ochrony odgromowej nie „zatrzymuje” burzy, tylko wyznacza bezpieczną drogę dla prądu. Gdy dochodzi do wyładowania, energia ma zostać przejęta w miejscu przewidzianym przez projekt i skierowana do ziemi tak, żeby nie przeszła przez konstrukcję, instalację elektryczną ani wrażliwe urządzenia. Dzięki temu zmniejsza się ryzyko pożaru, uszkodzenia dachu, przebicia instalacji i porażenia osób znajdujących się w budynku.
W praktyce trzeba rozróżnić dwie warstwy ochrony. Zewnętrzna część przejmuje sam prąd piorunowy, a wewnętrzna ogranicza skutki przepięć, które bardzo często pojawiają się nawet wtedy, gdy wyładowanie nie trafiło bezpośrednio w budynek. To ważne, bo wiele szkód w domu nie wynika z samego uderzenia, tylko z impulsu, który wchodzi do instalacji przez przewody zasilające, antenowe albo telekomunikacyjne.
Skoro wiadomo już, po co ten układ istnieje, przejdźmy do jego elementów.

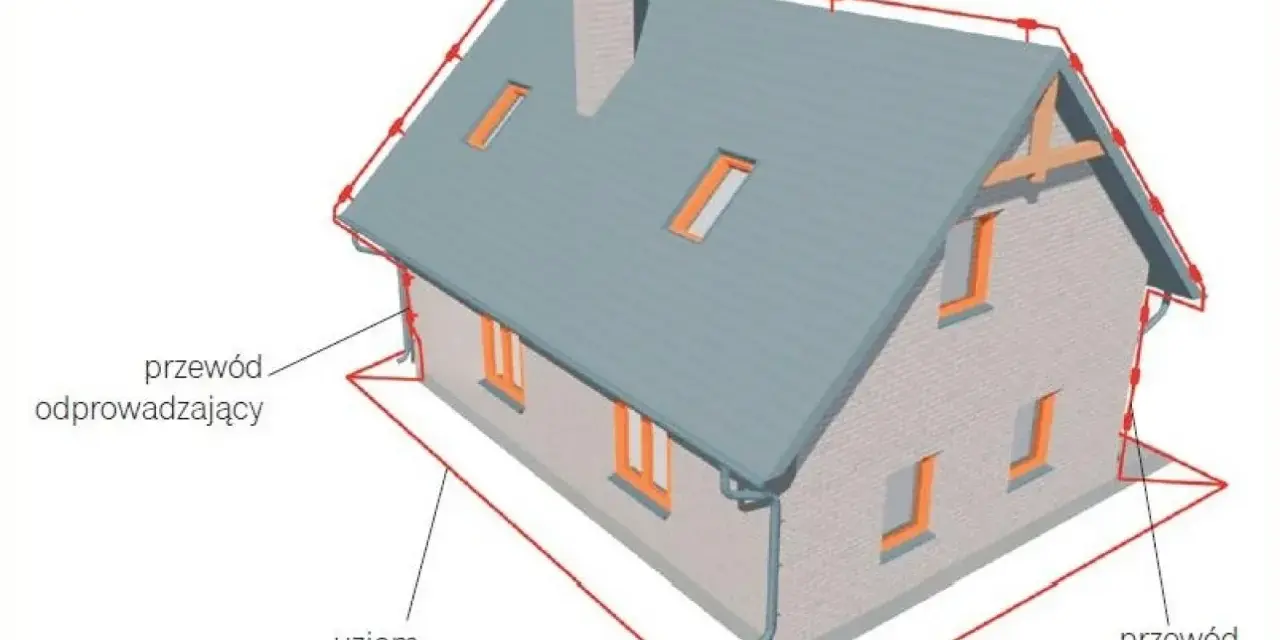

Z czego składa się zewnętrzna instalacja odgromowa
Zewnętrzna instalacja odgromowa to zestaw kilku części, które muszą działać razem. Samo „coś na dachu” nie wystarczy, bo każdy element pełni inną funkcję i dopiero ich połączenie daje sensowną ochronę.
- Zwody - przechwytują wyładowanie. Mogą mieć postać przewodów, taśm, prętów albo siatki na dachu.
- Przewody odprowadzające - prowadzą prąd w dół budynku możliwie najkrótszą i najprostszą drogą.
- Uziom - rozprasza energię w gruncie i zamyka cały obwód ochronny.
- Złącza kontrolne - pozwalają wykonać pomiary i sprawdzić stan instalacji.
- Połączenia wyrównawcze - łączą metalowe elementy budynku, żeby ograniczyć niebezpieczne różnice potencjałów.
W dobrze zaprojektowanym obiekcie część elementów dachu może pełnić rolę tzw. naturalnych komponentów, na przykład metalowe pokrycie albo stalowa konstrukcja. Tyle że to nie działa automatycznie. Trzeba potwierdzić ciągłość elektryczną, odpowiednie połączenia i warunki materiałowe, bo inaczej taki „oszczędny” wariant staje się pozorną ochroną.
To właśnie te części trzeba dopasować do budynku, a nie odwrotnie.
Kiedy budynek powinien ją mieć
Najczęstszy błąd inwestorów polega na myśleniu, że instalacja odgromowa jest potrzebna tylko na bardzo wysokich obiektach. W rzeczywistości liczy się nie tylko wysokość, ale też położenie budynku, rodzaj dachu, otoczenie i wyposażenie techniczne. Dom wolnostojący na otwartej działce, budynek na wzniesieniu, obiekt z dużą ilością elektroniki albo instalacją fotowoltaiczną to zupełnie inna sytuacja niż niska zabudowa w gęstej zabudowie miejskiej.
W polskich warunkach technicznych obowiązek ochrony przed wyładowaniami atmosferycznymi odnosi się do obiektów wskazanych w Polskiej Normie, a w praktyce projektant opiera się na ocenie ryzyka i serii PN-EN 62305. Jak ujmuje to ISAP, budynek należy wyposażyć w ochronę, gdy wynika to z normy, więc nie ma tu prostego schematu „tak” albo „nie” dla każdego domu. Ja zwykle zaczynam od pytania, co budynek ma chronić poza samą konstrukcją: ludzi, dach, elektronikę, fotowoltaikę, automatykę, serwerownię domową czy urządzenia grzewcze.
Najczęściej decyzję przyspieszają takie czynniki:
- wolnostojąca lokalizacja i otwarty teren wokół budynku,
- duża wysokość obiektu lub dominująca pozycja na działce,
- łatwopalne materiały pokrycia albo elementy drewniane w dachu,
- fotowoltaika, anteny, klimatyzacja, pompa ciepła i automatyka,
- duża liczba urządzeń elektronicznych w środku.
Gdy znamy już sytuację wyjściową, dobór rozwiązania staje się znacznie prostszy.
Jak dobiera się rozwiązanie do dachu i wyposażenia
Nie projektuję ochrony odgromowej „z katalogu”. Inaczej wygląda dach płaski, inaczej dwuspadowy z kominami, a jeszcze inaczej obiekt z blachą na rąbek albo z panelami PV. Poniższe zestawienie dobrze pokazuje, gdzie zwykle sprawdza się dany wariant.
| Typ dachu lub obiektu | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Dach płaski | Siatka zwodów i przemyślane prowadzenie przewodów odprowadzających | Odległości od urządzeń na dachu, wyjść technicznych i instalacji PV |
| Dach dwuspadowy | Zwody liniowe lub prętowe, czasem wykorzystanie elementów naturalnych | Komin, lukarny, okapy i miejsca, gdzie przewody łatwo prowadzić zbyt krótko lub zbyt ostro |
| Dach metalowy | Wykorzystanie ciągłej, metalowej powłoki jako części układu | Ciągłość elektryczna, sposób łączenia i korozja złączy |
| Budynek z fotowoltaiką | Połączenie ochrony zewnętrznej z ogranicznikami przepięć w instalacji elektrycznej | Trasa przewodów DC, falownik, rozdzielnica i koordynacja z projektem elektrycznym |
Od strony budżetu warto mieć realistyczne oczekiwania. W prostym domu jednorodzinnym taki system to zwykle koszt liczony w kilku tysiącach złotych, a przy bardziej złożonym dachu, większej liczbie przewodów, fotowoltaice i pełnej ochronie przepięciowej rachunek może dojść do kilkunastu tysięcy. Najmocniej wpływają na cenę geometria dachu, długość tras przewodów, materiał pokrycia i zakres prac pomiarowych.
Po wyborze wariantu przychodzi czas na montaż, bo tu najłatwiej zepsuć dobry projekt.
Jak wygląda poprawny montaż krok po kroku
Przy prostym domu sama ekipa montażowa potrafi zamknąć robotę w 1-2 dniach, ale cały proces jest dłuższy, bo obejmuje jeszcze projekt, uzgodnienia i pomiary odbiorcze. Ja zwykle trzymam się takiego porządku:
- Najpierw powstaje ocena ryzyka i dobór klasy ochrony, czyli odpowiedzi na pytanie, jak duże jest zagrożenie dla konkretnego obiektu.
- Później projektuje się rozmieszczenie zwodów i przewodów odprowadzających tak, aby prąd miał możliwie najkrótszą drogę do ziemi.
- Następnie wykonuje się uziom i połączenia wyrównawcze, bo bez nich zewnętrzny układ nie zamyka obwodu ochronnego.
- Potem dochodzi połączenie z instalacją elektryczną i montaż ograniczników przepięć, jeśli budynek tego wymaga.
- Na końcu robi się pomiary, protokół i sprawdza zgodność wykonania z projektem.
To podejście jest ważne z bardzo praktycznego powodu: nawet dobry materiał nie uratuje sytuacji, jeśli przewody poprowadzono zbyt krótko, zbyt blisko innych instalacji albo bez poprawnego połączenia z uziomem. W ochronie odgromowej liczy się geometria, ciągłość i jakość połączeń.
Nawet poprawny montaż nie daje pełnej gwarancji, jeśli później pojawią się banalne błędy użytkowe.
Jakie błędy najczęściej psują efekt
W praktyce najwięcej problemów widzę nie w samym pomyśle, tylko w wykonaniu. Poniżej są błędy, które naprawdę potrafią zniweczyć sens całej inwestycji:
- Montowanie bez projektu - gotowy dach bywa trudniejszy do zabezpieczenia niż dach zaplanowany od początku.
- Za mało przewodów odprowadzających - prąd nie lubi zbędnych zakrętów i przeciążeń na jednej trasie.
- Oderwanie ochrony od instalacji elektrycznej - zewnętrzny układ bez ochronników przepięć chroni tylko część problemu.
- Brak połączeń wyrównawczych - metalowe elementy na dachu mogą stać się niebezpiecznie „różne” potencjałowo.
- Złe materiały albo słabe złącza - korozja, luźne obejmy i prowizoryczne łączenia szybko obniżają skuteczność.
- Ignorowanie zmian na dachu - antena, klimatyzator, fotowoltaika albo remont pokrycia zmieniają warunki pracy całego układu.
I właśnie dlatego przeglądy są częścią ochrony, a nie dodatkiem na końcu.
Jak dbać o sprawność po montażu
GUNB przypomina, że co najmniej raz na 5 lat należy sprawdzić także stan sprawności instalacji odgromowej, a w praktyce kontrole warto wykonywać również po przebudowie dachu, wymianie pokrycia, dołożeniu anten czy montażu paneli PV. Do tego dochodzą oględziny po silnej burzy, zwłaszcza jeśli budynek był narażony na bezpośrednie wyładowanie. W mojej ocenie to właśnie etap utrzymania najczęściej odróżnia rozwiązanie „na papierze” od systemu, który naprawdę działa.
Co sprawdzam najczęściej? Ciągłość połączeń, stan obejm i zacisków, ślady korozji, uszkodzenia mechaniczne na dachu oraz poprawność połączenia z instalacją elektryczną. Jeśli obiekt był modernizowany, nie zakładałbym automatycznie, że stary układ nadal pasuje do nowego układu przewodów, urządzeń i pokrycia dachowego.
Ostatni element całej układanki często decyduje o tym, czy elektronika wewnątrz domu przetrwa burzę bez strat.
Dlaczego elektronika potrzebuje dodatkowej ochrony
Sama ochrona zewnętrzna nie zabezpiecza w pełni sprzętu, który działa wewnątrz budynku. Dlatego obok zwodów i uziomu stosuje się ograniczniki przepięć, czyli urządzenia, które ograniczają zbyt wysokie napięcie w instalacji elektrycznej. W praktyce chronią one rozdzielnicę, sprzęt RTV, automatykę bramy, pompę ciepła, monitoring, routery i inne urządzenia, które nie lubią skoków napięcia.
Jeśli dom ma fotowoltaikę, rekuperację, stację pogodową, automatykę rolet albo rozbudowaną sieć komputerową, sam zwód na dachu nie wystarczy. Trzeba spojrzeć na cały budynek jak na jeden układ, w którym dach, rozdzielnica, przewody i urządzenia końcowe są połączone. Dopiero wtedy ochrona odgromowa ma sens techniczny, a nie tylko wizualny.
W praktyce najlepszy efekt daje połączenie poprawnie zaprojektowanej ochrony zewnętrznej, dobrze wykonanych połączeń wyrównawczych i rozsądnie dobranych ograniczników przepięć. To nie jest element, na którym warto oszczędzać w ciemno, bo jedna burza potrafi pokazać różnicę między instalacją poprawną a pozorną. Jeśli budynek ma chronić ludzi, konstrukcję i elektronikę, całość trzeba traktować jako jeden spójny system, a nie jako pojedynczy dodatek do dachu.
