Uziemienie w gniazdku - Dlaczego sam bolec nie gwarantuje ochrony?

Uziemienie w gniazdku to jeden z tych elementów instalacji, których zwykle nie widać, a które decydują o bezpieczeństwie całego domu. Najprościej mówiąc: chodzi o to, czy prąd przy awarii ma gdzie bezpiecznie odpłynąć i czy urządzenie odłączy zasilanie, zanim obudowa stanie się zagrożeniem. W tym artykule pokazuję, jak działa przewód ochronny, czym różni się nowa instalacja od starej, jak rozpoznać poprawnie wykonane gniazdo i kiedy nie warto ryzykować samodzielnych przeróbek.

Co naprawdę oznacza styk ochronny w gniazdku

W języku technicznym częściej mówi się o stykach ochronnych i przewodzie PE niż o samym „uziemieniu”, bo najważniejsze nie jest samo słowo, tylko funkcja całego układu. W praktyce chodzi o to, by metalowe części urządzenia nie znalazły się pod napięciem, jeśli dojdzie do uszkodzenia izolacji przewodu fazowego.

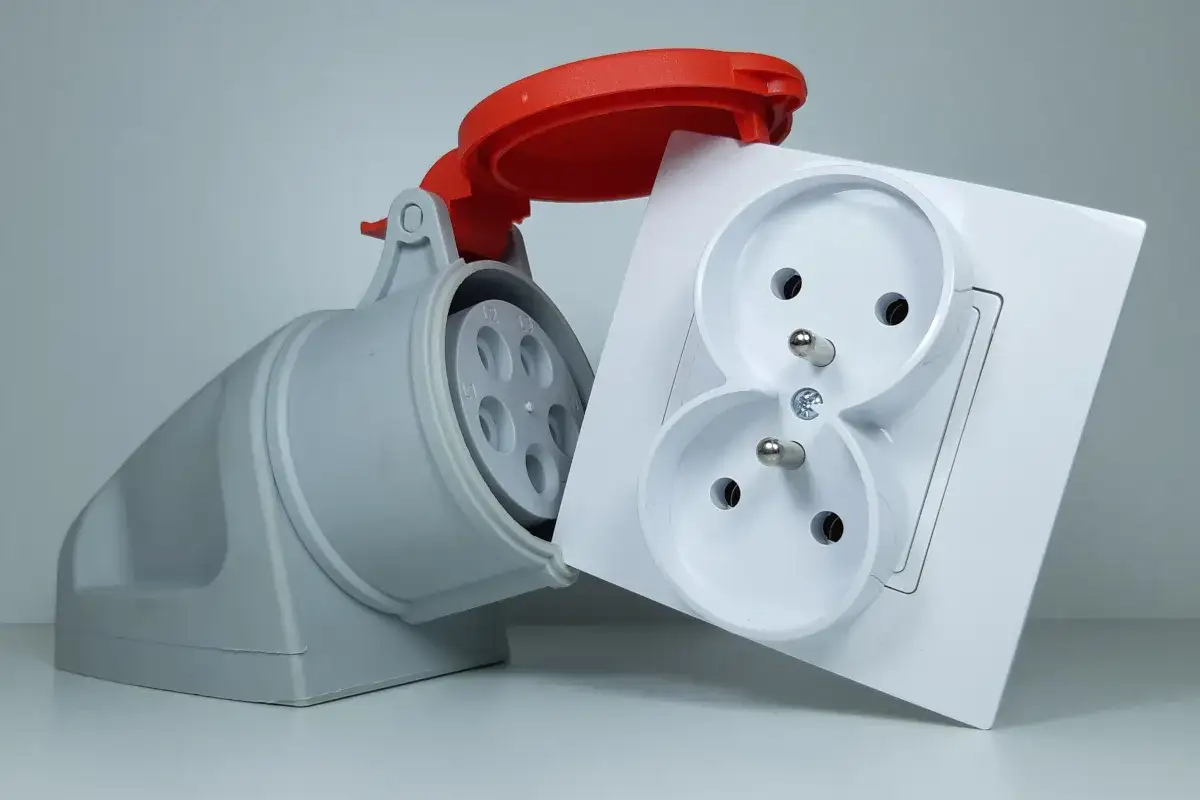

W polskich domach najczęściej spotkasz gniazdo ze stykiem ochronnym w postaci bolca. Ten element łączy się z przewodem ochronnym, który tworzy bezpieczną drogę dla prądu awaryjnego. To ważne rozróżnienie: styk ochronny w gnieździe nie „produkuje” ochrony sam z siebie - działa dopiero wtedy, gdy cała instalacja jest poprawnie wykonana i sprawdzona.

• PE to przewód ochronny, zwykle żółto-zielony.
• N to przewód neutralny, najczęściej niebieski.
• L to przewód fazowy, który doprowadza napięcie do odbiornika.

Warto też pamiętać o klasach urządzeń. Sprzęt klasy I, na przykład wiele pralek, zmywarek czy metalowych obudów urządzeń AGD, powinien być podłączony do obwodu z prawidłowym przewodem ochronnym. Z kolei urządzenia klasy II mają podwójną izolację i zwykle nie wymagają styku ochronnego. Kiedy rozumiesz tę różnicę, łatwiej ocenić, czy problem dotyczy samego gniazda, czy całego obwodu.

To prowadzi do najważniejszego pytania: co dzieje się wtedy, gdy instalacja ma zwarcie albo przebicie na obudowę.

Jak działa przewód ochronny, gdy coś pójdzie nie tak

Najprostszy scenariusz wygląda tak: w urządzeniu uszkadza się izolacja, a przewód fazowy dotyka metalowej obudowy. Gdyby nie przewód ochronny, obudowa mogłaby znaleźć się pod niebezpiecznym napięciem. Jeśli instalacja jest poprawna, prąd awaryjny płynie drogą o małej impedancji przez przewód PE, a zabezpieczenie ma szansę odłączyć zasilanie bardzo szybko.

W tym układzie ogromne znaczenie ma pętla zwarcia, czyli droga, którą prąd wraca do źródła. Im ta droga jest „pewniejsza” i ma mniejszy opór, tym większa szansa, że zabezpieczenie zadziała bez zwłoki. W praktyce to właśnie dlatego nie wystarczy, że gniazdo wygląda na „uziemione” - liczy się ciągłość przewodu ochronnego, jakość połączeń i wyniki pomiarów.

Przeczytaj również: Jak zrobić podłogę do pontonu - proste sposoby na trwałe rozwiązania

Dlaczego różnicówka jest wsparciem, a nie zastępstwem

Wyłącznik różnicowoprądowy, najczęściej o czułości 30 mA w obwodach domowych, mierzy różnicę między prądem wpływającym i wypływającym z obwodu. Gdy część prądu „ucieka” inną drogą, zabezpieczenie odcina zasilanie. To bardzo skuteczny element ochrony, ale nie należy go traktować jako zamiennika przewodu ochronnego.

Ja patrzę na to prosto: różnicówka ma ograniczyć skutki błędu, a przewód PE ma sprawić, żeby ten błąd nie skończył się porażeniem. Jedno wspiera drugie, ale nie działa identycznie. Dlatego jeśli w instalacji brakuje przewodu ochronnego albo jest wykonany prowizorycznie, sam RCD nie rozwiązuje problemu.

Gdy już wiadomo, jak działa ochrona, naturalnie pojawia się kolejne pytanie: czy każda instalacja w domu wygląda tak samo. Odpowiedź brzmi: zdecydowanie nie.

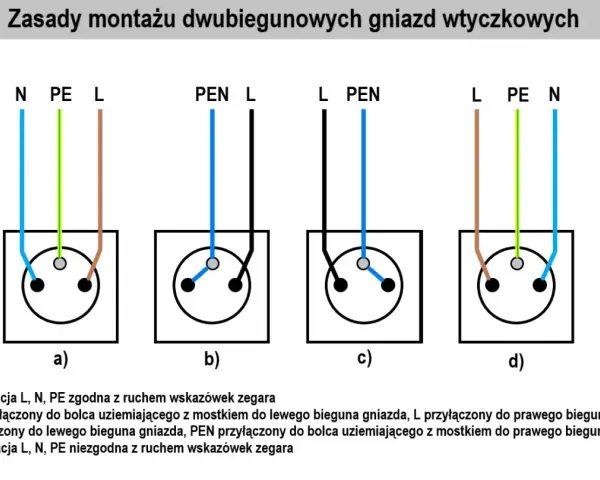

Nowa instalacja, stary budynek i zerowanie - co zobaczysz w praktyce

W mieszkaniach i domach można spotkać kilka wariantów instalacji, a każdy z nich ma inne zasady działania. Najwięcej nieporozumień wynika z tego, że ktoś widzi bolec ochronny i zakłada, że wszystko jest w porządku, choć instalacja może być stara, częściowo modernizowana albo wykonana w układzie, który dziś traktuje się jako przejściowy.

Największy problem zaczyna się wtedy, gdy ktoś modernizuje mieszkanie „po kawałku”. Nowe gniazda wyglądają dobrze, ale w ścianie nadal pracuje stary układ. Albo odwrotnie: jest bolce, ale przewód ochronny nie ma ciągłości, bo ktoś go odłączył w puszce albo w rozdzielnicy. Tego nie da się ocenić na oko.

Właśnie dlatego w starszych budynkach tak ważne jest rozróżnienie między nową instalacją a samą wymianą osprzętu. To nie jest detal techniczny, tylko realna różnica w poziomie bezpieczeństwa.

Jak sprawdzić, czy gniazdo i obwód są wykonane poprawnie

Jeśli chcesz ocenić instalację bez zgadywania, zacznij od prostych rzeczy, które da się sprawdzić bez demontowania osprzętu. Nie dają one pełnej diagnozy, ale pozwalają szybko wychwycić sygnały ostrzegawcze.

• Sprawdź rodzaj gniazda - czy ma styk ochronny i czy wygląda na poprawnie zamontowane.
• Oceń kolory przewodów - żółto-zielony powinien być przewodem ochronnym, niebieski neutralnym.
• Przetestuj RCD przyciskiem testowym, jeśli jest w rozdzielnicy.
• Nie ufaj samemu próbnikowi neonowemu - pokazuje obecność napięcia, ale nie potwierdza sprawności ochrony.
• Uważaj na luźny bolec, iskrzenie lub nagrzewanie - to już nie jest kosmetyka, tylko powód do interwencji.

Jeżeli instalacja ma zasilać urządzenia z metalową obudową, szczególnie w kuchni, łazience czy pralni, sprawa jest jeszcze poważniejsza. Tam wilgoć i kontakt z wodą zmniejszają margines bezpieczeństwa, więc błędy montażowe wychodzą szybciej i bywają groźniejsze.

Dobrym nawykiem jest też sprawdzenie, czy w rozdzielnicy obwody są opisane w sposób czytelny. To nie tylko porządek, ale realna pomoc przy awarii, remoncie albo wymianie wyposażenia.

Kiedy znasz podstawy kontroli, łatwiej zauważyć błędy, które wyglądają niewinnie, a w praktyce są bardzo ryzykowne.

Najczęstsze błędy, które widzę przy przeróbkach

W elektryce najwięcej szkody robią skróty myślowe. Część z nich wynika z oszczędzania, część z przyzwyczajenia, a część z przekonania, że „jakoś to będzie działać”. Niestety, przy przewodzie ochronnym takie podejście bywa wyjątkowo kosztowne.

• Łączenie PE z N na własną rękę - taki mostek nie jest uniwersalnym rozwiązaniem i może stworzyć fałszywe poczucie bezpieczeństwa.
• Odcinanie bolca albo wymiana wtyczki na dwużyłową - to częsty błąd przy sprzętach, które powinny mieć ochronę klasy I.
• Używanie przedłużaczy bez ochrony do urządzeń z metalową obudową - wygodne, ale niebezpieczne.
• Zakładanie, że różnicówka wszystko załatwi - nie załatwi, jeśli instalacja jest uszkodzona lub wykonana nieprawidłowo.
• Mieszanie kolorów przewodów podczas remontu - później trudno odtworzyć logikę instalacji i rośnie ryzyko pomyłek.

Najbardziej zdradliwe są sytuacje, które „działają”, ale działają tylko pozornie. Gniazdo po wymianie wygląda nowocześnie, sprzęt się włącza, a ochrony przeciwporażeniowej nadal nie ma albo jest tylko częściowa. To właśnie ten moment, w którym warto przestać zgadywać.

Jeśli temat zahacza o remont, wymianę osprzętu albo adaptację starszego mieszkania, kolejny krok powinien być już bardziej konkretny: pomiary i decyzja, czy instalacja wymaga modernizacji.

Kiedy wezwać elektryka i co zlecić przy modernizacji

Elektryka warto wezwać nie wtedy, gdy „coś już iskrzy”, ale wcześniej - gdy instalacja budzi wątpliwości. Ja traktuję to tak: jeśli nie potrafisz odpowiedzieć na pytanie, skąd dokładnie biegnie przewód ochronny i czy ma ciągłość, to znaczy, że potrzebny jest pomiar, a nie domysł.

• Gdy w mieszkaniu jest stara instalacja i nie masz pewności, czy pracuje w układzie z PE czy PEN.
• Gdy gniazdo ma bolec, ale nie wiesz, czy działa ochronnie.
• Gdy wyłącznik różnicowoprądowy wyzwala bez wyraźnej przyczyny.
• Gdy planujesz remont łazienki, kuchni albo pralni.
• Gdy chcesz zasilić nowe, mocniejsze urządzenia, a instalacja ma już swoje lata.

Przy modernizacji warto zlecić nie tylko montaż nowych gniazd, ale też pomiar ciągłości przewodu ochronnego, pomiar impedancji pętli zwarcia oraz test działania RCD. To są pomiary, które pokazują, czy ochrona działa w warunkach awaryjnych, a nie tylko „na papierze”. Dobrze jest też sprawdzić połączenia wyrównawcze, czyli połączenie metalowych części instalacji i konstrukcji budynku z układem ochronnym, żeby ograniczyć różnice potencjałów.

W praktyce to właśnie pomiary rozstrzygają, czy modernizacja była pełna, czy tylko wizualna. A to ma znaczenie szczególnie wtedy, gdy remont obejmuje więcej niż samo odświeżenie ścian.

Co sprawdzam przed zamknięciem tematu w gotowym domu

Jeżeli miałbym zostawić jedną krótką listę kontrolną dla właściciela mieszkania, wyglądałaby tak: czy gniazda ochronne są tam, gdzie powinny, czy RCD działa, czy obwody są opisane i czy urządzenia wymagające ochrony są naprawdę do niej podłączone. To są rzeczy proste, ale właśnie one odróżniają porządną instalację od tej, która tylko dobrze wygląda po remoncie.

W łazience i kuchni nie zadowalałbym się samą wymianą osprzętu. Tam instalacja musi być oceniona jako całość, bo wilgoć, metalowe elementy wyposażenia i duże obciążenie obwodów podnoszą wymagania wobec ochrony. Jeśli coś budzi wątpliwości, lepiej poprawić to od razu niż wracać do tematu po pierwszym zwarciu albo wybiciu zabezpieczenia.

Największy błąd polega na tym, że ocenia się bezpieczeństwo po samym wyglądzie gniazda. W praktyce liczy się ciągłość przewodu ochronnego, poprawny rozdział PEN lub PE i N, dobór zabezpieczeń oraz wyniki pomiarów. Jeśli te elementy są w porządku, gniazdo naprawdę spełnia swoją rolę; jeśli nie, sam bolec niewiele daje.
