Zasuwa w instalacji wodnej i kanalizacyjnej ma jedno podstawowe zadanie: odciąć przepływ możliwie bez strat i bez komplikowania pracy całego układu. To temat praktyczny, bo od właściwego doboru zależą szczelność, wygoda serwisu i to, czy po kilku latach armatura nadal będzie działać lekko. Poniżej wyjaśniam, jak działa ten typ zaworu, jakie ma odmiany, kiedy sprawdza się najlepiej i na co zwrócić uwagę przy montażu.
Najważniejsze informacje o zaworze zasuwowym
- To armatura odcinająca, a nie precyzyjny regulator przepływu.
- Po pełnym otwarciu daje bardzo mały opór, więc dobrze sprawdza się w sieciach z wodą i neutralnymi cieczami.
- Dobór opiera się głównie na medium, średnicy DN, klasie PN, miejscu montażu i sposobie obsługi.

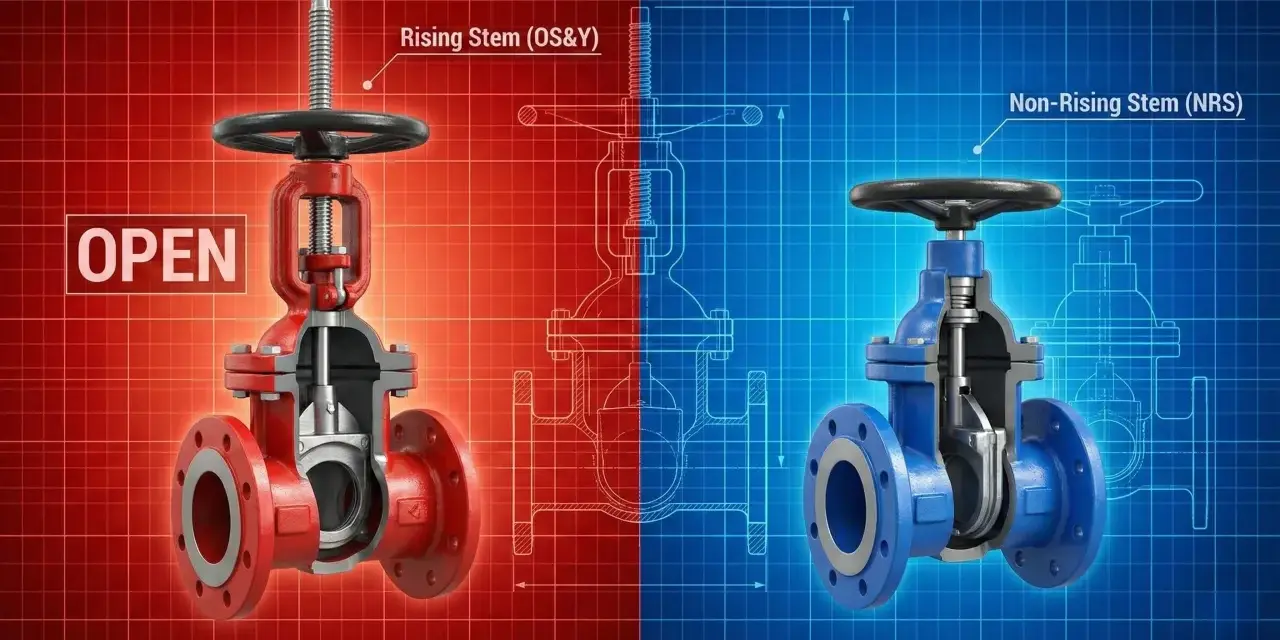

- Wersja z trzpieniem niewznoszącym jest wygodna w zabudowie podziemnej, a wznoszący ułatwia kontrolę położenia armatury nad ziemią.
- Przy montażu liczy się zgodność z instrukcją producenta, właściwa orientacja korpusu i brak naprężeń w rurociągu.
- Jeśli potrzebujesz częstego dławienia przepływu, lepiej wybrać inny typ zaworu.
Jak działa zawór zasuwowy i dlaczego tak dobrze sprawdza się w instalacjach
Mechanizm jest prosty: element zamykający porusza się liniowo, czyli góra-dół, prostopadle do osi rury. Gdy jest całkowicie otwarty, światło przepływu pozostaje praktycznie pełne, więc ciecz przechodzi przez instalację bez zbędnych przeszkód i bez dużego spadku ciśnienia.
W praktyce to rozwiązanie wybieram tam, gdzie armatura ma po prostu odciąć odcinek sieci, a nie pracować jak precyzyjny zawór regulacyjny. Właśnie dlatego takie zawory spotyka się w wodociągach, instalacjach przeciwpożarowych, ściekowych oraz w układach z cieczami neutralnymi chemicznie. Jeżeli ktoś próbuje dusić nimi przepływ, szybko pojawiają się problemy: większe zużycie gniazda, mniej stabilna praca i ryzyko zjawisk takich jak kawitacja, czyli miejscowe powstawanie i zapadanie pęcherzyków pary, które potrafi uszkadzać elementy armatury.
Najważniejsza zaleta jest więc dość mało efektowna, ale bardzo cenna: prosty przelot i niskie straty. To właśnie ta cecha decyduje o tym, jakiego wariantu warto szukać w konkretnej instalacji.
Jakie odmiany spotkasz w instalacjach
Pod jedną nazwą kryje się kilka konstrukcji, które różnią się uszczelnieniem, trzpieniem, przyłączem i odpornością na warunki pracy. Wybór nie powinien być przypadkowy, bo inny model sprawdzi się w komorze podziemnej, a inny na widocznej gałęzi instalacji w budynku lub węźle technicznym.
| Wariant | Gdzie się sprawdza | Co daje | Na co uważać |
|---|---|---|---|
| Miękkouszczelniona | Woda pitna, ścieki, media neutralne | Dobra szczelność i wygodna obsługa | Wymaga ochrony przed uszkodzeniem uszczelnień i dobrego doboru materiałów |
| Metalouszczelniona | Trudniejsze warunki pracy, wyższe temperatury, bardziej wymagające media | Duża odporność mechaniczna | Zwykle trudniej uzyskać tak dobrą szczelność jak w wersji miękkouszczelnionej |
| Z trzpieniem wznoszącym | Instalacje nadziemne, komory z miejscem na obsługę | Położenie zaworu widać od razu | Potrzebuje więcej miejsca nad armaturą |
| Z trzpieniem niewznoszącym | Zabudowa podziemna, ciasne wnęki, miejsca o ograniczonej wysokości | Kompaktowa budowa | Położenie trzeba kontrolować inaczej niż po samym wysunięciu trzpienia |
| Nożowa | Ścieki, osady, media z zawiesinami | Lepiej radzi sobie z trudnym medium | To nie jest uniwersalny wybór do czystej wody i instalacji domowych |
W praktyce spotyka się też konkretne rozwiązania pod względem przyłącza, na przykład kołnierzowe i kielichowe. W danych katalogowych często przewijają się klasy PN10 i PN16 oraz średnice od DN50 wzwyż, ale traktuję to jako punkt odniesienia, a nie sztywną regułę dla każdej inwestycji. DN oznacza średnicę nominalną, a PN klasę ciśnienia roboczego, więc te dwa parametry trzeba zawsze odczytywać razem z medium i warunkami pracy.
Jeżeli temat doboru wydaje się prosty, to zwykle dlatego, że ktoś patrzy tylko na średnicę. A to za mało, więc w następnym kroku przechodzę do kryteriów, które naprawdę decydują o sensownym wyborze.
Jak dobrać armaturę do instalacji, żeby nie wracać do tego po roku
Przy doborze nie zaczynam od ceny, tylko od odpowiedzi na kilka prostych pytań. Co płynie w rurze, pod jaką temperaturą i ciśnieniem, jak często element będzie obsługiwany, czy ma pracować pod ziemią, czy nad nią, i czy dostęp do serwisu będzie łatwy. Dopiero potem patrzę na materiał korpusu, rodzaj uszczelnienia i sposób połączenia z instalacją.
- Medium - do wody pitnej i neutralnych cieczy zwykle wybiera się konstrukcje miękkouszczelnione z odpowiednimi dopuszczeniami higienicznymi.
- DN i PN - średnica i klasa ciśnienia muszą odpowiadać projektowi, a nie temu, co akurat jest dostępne na magazynie.
- Miejsce montażu - pod ziemią lepiej sprawdza się trzpień niewznoszący, w komorze technicznej nad ziemią wygodniejszy bywa trzpień wznoszący.
- Dostęp serwisowy - jeśli element ma być często kontrolowany, powinien być dobrze widoczny i łatwy do obsługi bez rozbierania połowy układu.
- Odporność na korozję - powłoki epoksydowe, stal nierdzewna w newralgicznych miejscach i właściwe uszczelnienia robią realną różnicę w trwałości.
- Rodzaj medium zanieczyszczonego - przy osadach i zawiesinach zwykła armatura odcinająca może się nie sprawdzić, a lepszym wyborem będzie konstrukcja nożowa.

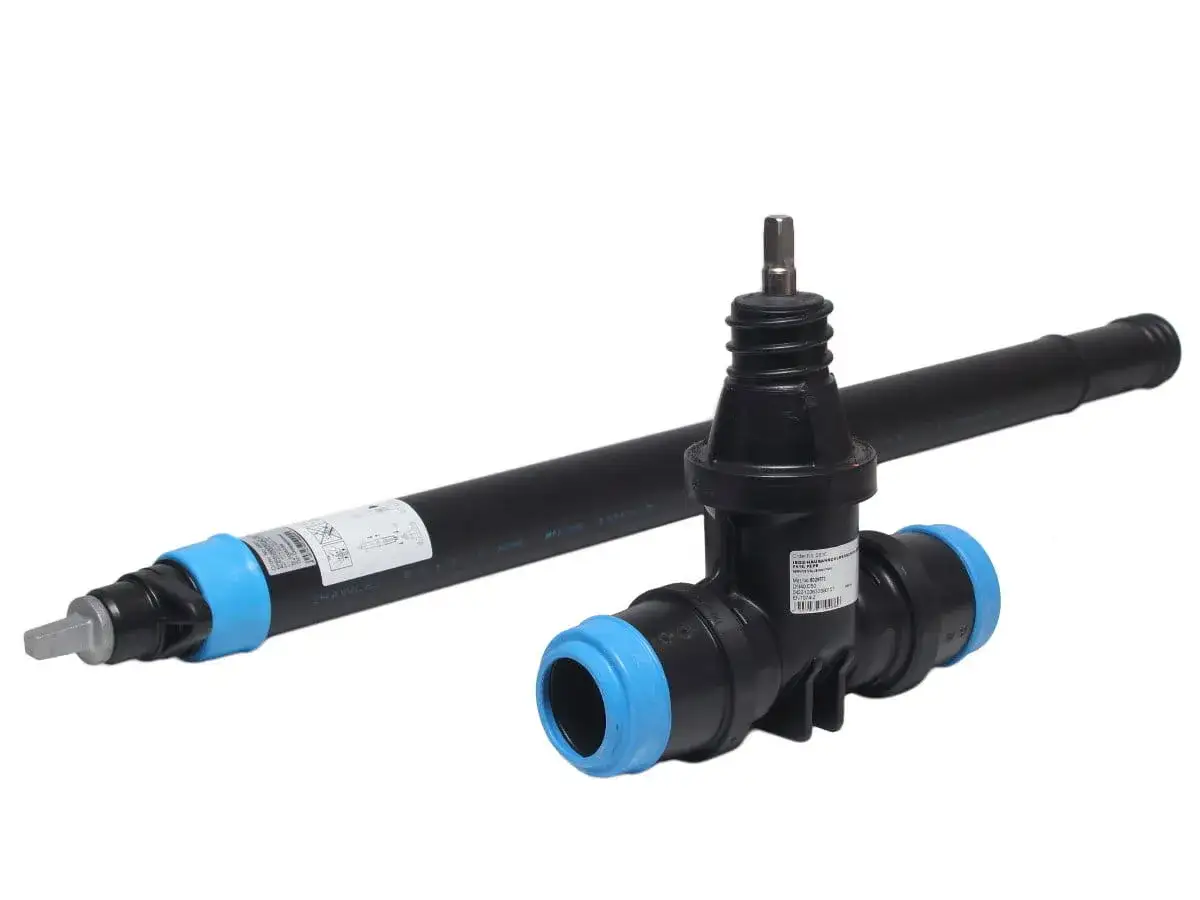

W uproszczeniu: do czystej wody i odcinania odcinków sieci szukam rozwiązania, które daje pełny przelot i łatwe zamknięcie; do trudniejszych mediów patrzę już bardziej na odporność i geometrię gniazda. Jeśli zasuwa ma pracować w gruncie, dochodzi jeszcze kwestia obudowy, skrzynki ulicznej i tego, czy operator będzie miał do niej dostęp bez niepotrzebnych wykopów.
Po takim wyborze montaż przestaje być zgadywaniem, a staje się zwykłą, przewidywalną robotą. I właśnie tu pojawia się najwięcej błędów wykonawczych.
Jak montować armaturę, żeby nie skrócić jej życia
Najpierw sprawdzam, czy producent dopuszcza montaż w danej pozycji. W praktyce bardzo ważne jest, by nie zabudowywać elementu „do góry nogami” i nie kierować trzpienia w dół, bo to utrudnia pracę mechanizmu i serwis. Jeśli instalacja jest podziemna, armatura powinna mieć zapewnioną obsługę przez obudowę lub skrzynkę, a w nadziemnej trzeba po prostu zostawić miejsce na pełny ruch i kontrolę położenia.
- Przed montażem oglądam korpus, powłokę i uszczelnienia, żeby wyłapać uszkodzenia transportowe.
- Sprawdzam zgodność DN, PN i rodzaju przyłącza z projektem oraz z rurą w instalacji.
- Ustawiam armaturę bez naprężeń, bo skręcony rurociąg potrafi później wymusić nieszczelności.
- Połączenia kołnierzowe dokręcam równomiernie, krzyżowo i etapami, a nie „na raz”.
- Po zabudowie wykonuję próbę otwarcia i zamknięcia, zanim układ zostanie zasypany albo zamknięty w obudowie.
Warto pamiętać o jeszcze jednej rzeczy: ta armatura nie lubi brutalnej obsługi. Uderzenia przy montażu, zbyt mocne dociąganie i brak stabilnego podparcia rurociągu potrafią zrobić więcej szkody niż sam wiek instalacji. W dobrych realizacjach widać to od razu, bo montaż jest „nudny”, czyli dokładny i powtarzalny.
Po uruchomieniu decyduje już regularna eksploatacja, a to właśnie ona pokazuje różnicę między armaturą dobrą i przypadkową.
Kiedy lepiej wybrać inny zawór i jak dbać o pracującą instalację
Najkrótsza odpowiedź brzmi: wtedy, gdy potrzebujesz częstej regulacji przepływu. Zawór zasuwowy jest najlepszy do pozycji pełnego otwarcia albo pełnego zamknięcia. Jeśli ma pracować półotwarty, szybko rośnie zużycie elementów zamykających, a instalacja zaczyna zachowywać się mniej przewidywalnie. Do częstego dławienia lepiej nadają się inne rozwiązania, na przykład zawory regulacyjne, kulowe w mniejszych średnicach albo przepustnice w odpowiednich układach technicznych.
| Potrzeba w instalacji | Zwykle lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Częste otwieranie i zamykanie | Zawór kulowy lub inna armatura szybkiego działania | Jest prostszy w obsłudze i nie wymaga wielu obrotów |
| Precyzyjna regulacja przepływu | Zawór regulacyjny | Lepiej znosi dławienie i daje stabilniejszą kontrolę |
| Media z osadem i zawiesinami | Armatura nożowa | Lepiej radzi sobie z trudnym medium i ogranicza ryzyko zapychania |
| Odcinanie odcinka sieci bez dużego oporu przepływu | Zawór zasuwowy | Po pełnym otwarciu ma bardzo mały spadek ciśnienia |
W eksploatacji najbardziej liczy się regularność. Mechanizm powinien być okresowo uruchamiany, żeby nie „stanął” od osadu, a dławnica i okolice trzpienia muszą być kontrolowane pod kątem przecieków. Jeśli element chodzi coraz ciężej, nie warto od razu używać siły. Najpierw sprawdzam, czy problemem nie są zabrudzenia, zużyte uszczelnienia albo naprężenia całego odcinka instalacji.
Takie podejście ma prosty efekt: armatura działa długo, a serwis nie zamienia się w nieplanowany remont. I właśnie to jest najważniejsze przy wyborze rozwiązania do instalacji, która ma po prostu działać bez zbędnych niespodzianek.
Co sprawdzić przed zamówieniem armatury do odcięcia przepływu
Jeśli miałbym sprowadzić cały temat do kilku decyzji, zacząłbym od pięciu: medium, DN, PN, miejsce montażu i sposób obsługi. Dopiero potem patrzyłbym na materiał korpusu, rodzaj uszczelnienia oraz dopuszczenia wymagane w danej instalacji. W praktyce to właśnie ta kolejność chroni przed kosztowną wymianą albo poprawkami po pierwszym sezonie pracy.
- Do wody pitnej wybieraj rozwiązania z potwierdzoną przydatnością do kontaktu z wodą i odpornością na korozję.
- Do zabudowy podziemnej szukaj konstrukcji kompaktowych, które da się obsłużyć przez skrzynkę lub obudowę.
- Do nadziemnej komory wygodniejszy bywa trzpień wznoszący, bo od razu widać położenie armatury.
- Do mediów z osadem rozważ konstrukcję nożową zamiast klasycznej wersji do czystej wody.
- Do odcinania, nie regulacji wybieraj armaturę zasuwową, bo właśnie do tego została stworzona.
W dobrze zaprojektowanej instalacji ten element jest niewidoczny na co dzień, ale bardzo odczuwalny wtedy, gdy trzeba odciąć odcinek sieci, wykonać serwis albo zabezpieczyć układ przed awarią. I dokładnie dlatego warto dobrać go spokojnie, z myślą o rzeczywistych warunkach pracy, a nie tylko o cenie na etykiecie.
