Kolory kabli w gniazdku - Jak poprawnie rozpoznać L, N i PE?

Temat jest prosty tylko z pozoru, bo kolory kabli w gniazdku trzeba czytać razem z oznaczeniami L, N i PE oraz z typem instalacji. W praktyce najważniejsze jest rozróżnienie żyły fazowej, neutralnej i ochronnej, a potem sprawdzenie, czy mamy do czynienia z nową instalacją, czy ze starszym układem. Poniżej rozkładam to na proste zasady, które pomagają uniknąć błędów przy remoncie, wymianie osprzętu i ocenie, kiedy lepiej nie dotykać przewodów samodzielnie.

Jak odczytać kolory i oznaczenia przewodów bez zgadywania

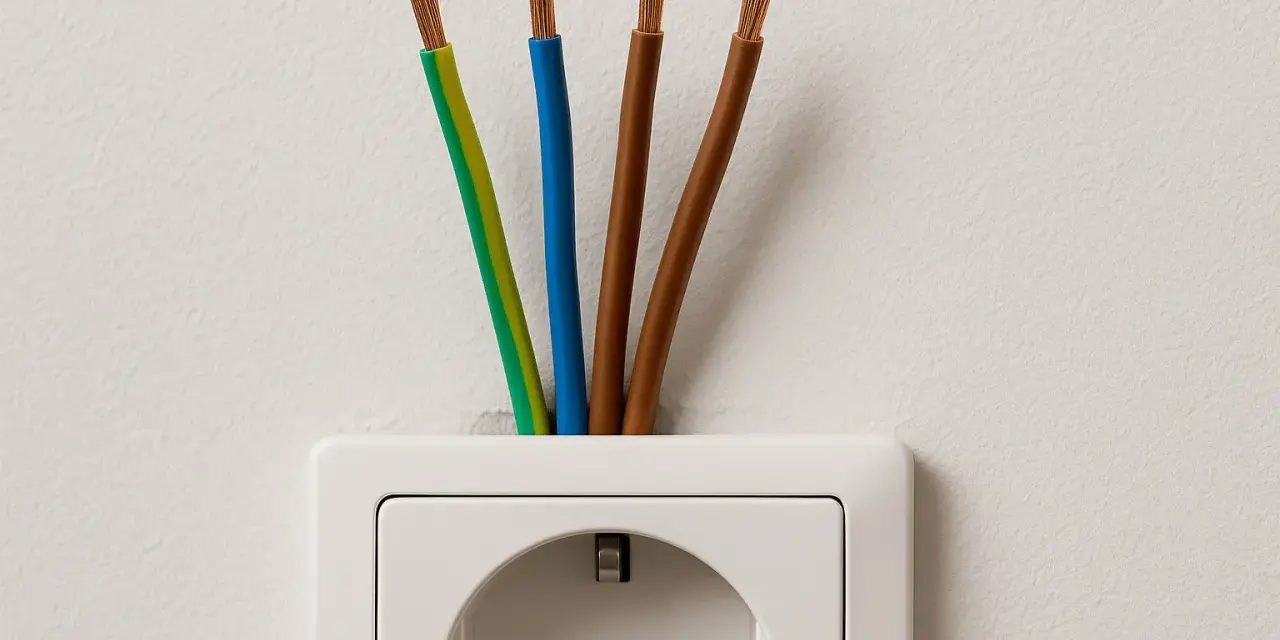

W nowej instalacji domowej układ jest dość czytelny. Brązowy przewód to zwykle L, czyli faza, niebieski to N, czyli neutralny, a żółto-zielony to PE, czyli ochronny. Ja zawsze zaczynam od tej trójki, bo właśnie tu najłatwiej o pomyłkę, która później mści się przy podłączaniu gniazdka, lampy albo urządzenia z metalową obudową.

W praktyce warto pamiętać, że w zwykłym obwodzie jednofazowym pracujemy najczęściej na 230 V, a w instalacji trójfazowej dochodzą dodatkowe żyły fazowe, najczęściej czarna i szara. To ważne, bo w gniazdku nie zawsze masz „tylko trzy kolory”, a liczba żył podpowiada, czy patrzysz na prosty obwód domowy, czy na bardziej rozbudowaną instalację.

Jeśli patrzę na gniazdo z bolcem od frontu, to w wielu polskich instalacjach faza bywa po lewej stronie, a neutralny po prawej. Traktuję to jednak jako praktyczną orientację, a nie usprawiedliwienie do zgadywania. Kolor i położenie zacisku mają pomagać, ale ostatecznie liczy się poprawne sprawdzenie obwodu. Właśnie dlatego sam kolor to dopiero pierwszy trop, a nie gotowa odpowiedź.

Co zmienia stara instalacja i dlaczego nie wolno ufać samym barwom

W starszych mieszkaniach i domach układ przewodów bywa mniej oczywisty. Spotyka się przewody, których izolacja jest już wyblakła, twarda albo częściowo wymieniona, a do tego dochodzą obwody z przewodem PEN, czyli wspólnym ochronno-neutralnym. W takiej instalacji kolor może nie odpowiadać dzisiejszym standardom, bo ktoś wcześniej zrobił prowizoryczną naprawę, dołożył fragment przewodu albo wymienił tylko część osprzętu.

To właśnie w starych instalacjach najczęściej widzę niebezpieczne uproszczenie: „niebieski to na pewno neutralny, a żółto-zielony to na pewno uziemienie”. Nie zawsze. Jeśli obwód był modernizowany etapami, izolacja mogła zostać wykorzystana ponownie, a oznaczenia mogły stracić czytelność. Dlatego przy starszym budownictwie sam kolor traktuję tylko jako wskazówkę, nie dowód.

Na tym etapie sam kolor przestaje być wystarczający, bo w starej instalacji najważniejsze jest już nie to, co widać na pierwszy rzut oka, ale to, co pokazuje pomiar. I właśnie dlatego następny krok musi być bezpieczny, a nie po prostu szybki.

Jak bezpiecznie sprawdzić przewody przed wymianą gniazdka

Jeżeli mam cokolwiek rozkręcać przy gnieździe, zaczynam od odłączenia właściwego obwodu w rozdzielnicy. Potem sprawdzam brak napięcia odpowiednim wskaźnikiem albo miernikiem. Prosty próbnik śrubokrętowy traktuję pomocniczo, bo przy pracy z instalacją elektryczną nie chcę polegać na narzędziu, które daje tylko bardzo ograniczoną informację.

1. Wyłącz obwód w rozdzielnicy, a nie tylko sam odbiornik.
2. Sprawdź, czy w gnieździe rzeczywiście nie ma napięcia.
3. Otwórz osprzęt i oceń oznaczenia zacisków: L, N i PE.
4. Zrób zdjęcie przed odłączeniem przewodów, żeby nie wracać do zgadywania przy montażu.
5. Jeśli kolory nie zgadzają się z układem zacisków, nie podłączaj przewodów „na logikę”.

W praktyce ten prosty schemat oszczędza najwięcej czasu. Dwie minuty na sprawdzenie są warte więcej niż poprawianie błędu po złożeniu gniazdka, szczególnie gdy instalacja ma już swoje lata albo ktoś wcześniej robił w niej przeróbki. Kiedy już wiesz, jak sprawdzić przewody, łatwiej zauważysz błędy montażowe, a to zwykle jest połowa sukcesu.

Najczęstsze błędy, które robią największe szkody

Przy gniazdkach widzę kilka pomyłek powtarzających się wyjątkowo uparcie. Nie są spektakularne, ale właśnie dlatego bywają groźne: instalacja działa „prawie dobrze”, dopóki nie pojawi się przeciążenie, wilgoć albo uszkodzone urządzenie.

• Mylenie N z PE - gniazdko może wyglądać poprawnie, ale ochrona przeciwporażeniowa przestaje działać tak, jak powinna.
• Wykorzystywanie żółto-zielonego przewodu jako roboczego - to jeden z najgorszych możliwych skrótów, bo niszczy czytelność całej instalacji.
• Ufać wyłącznie kolorowi w starej instalacji - po latach nie ma gwarancji, że kolor nadal odpowiada funkcji.
• Łączenie przewodów bez solidnego zacisku - luźny styk grzeje się, a to prosta droga do przypalenia osprzętu.
• Praca bez sprawdzenia napięcia - to błąd, który nie daje drugiej szansy.

Najgorsze jest to, że część tych błędów nie ujawnia się od razu. Gniazdo może działać, lampka może świecić, a problem wychodzi dopiero wtedy, gdy instalacja dostaje większe obciążenie. Jeśli coś wygląda niepewnie, traktuję to jako sygnał ostrzegawczy, nie jako drobną niedoróbkę.

Kiedy lepiej wezwać elektryka zamiast działać samodzielnie

Są sytuacje, w których samodzielna naprawa przestaje być oszczędnością, a zaczyna być ryzykiem. Tak jest zwłaszcza wtedy, gdy w gnieździe widać nadpaloną izolację, stopiony plastik, luźne zaciski albo przewody w kolorach, które nie pasują do dzisiejszego standardu. To samo dotyczy obwodów bez przewodu ochronnego, instalacji z PEN, starych aluminiowych żył i łazienek, gdzie wilgoć dodatkowo podnosi poziom zagrożenia.

Jeżeli gniazdo iskrzy, grzeje się albo ma ślady przegrzania, nie szukam „szybkiego patentu”. W takiej sytuacji problem zwykle nie siedzi w samym froncie gniazdka, tylko głębiej: w połączeniach, puszce albo rozdzielnicy. Warto też pamiętać, że wyłącznik różnicowoprądowy 30 mA pomaga chronić ludzi, ale nie naprawi błędnie podłączonych przewodów. To zabezpieczenie jest ważne, lecz nie zastępuje poprawnego montażu.

Ja przyjmuję prostą zasadę: jeśli nie mam pewności co do funkcji żył, nie kończę pracy na domyśle. Przy instalacji elektrycznej lepiej zatrzymać się wcześniej niż później poprawiać skutki pomyłki. Na koniec zostaje jeszcze jedna rzecz, która bardzo pomaga podczas remontu, zwłaszcza gdy osprzęt jest stary i mocno eksploatowany.

Co warto zrobić przed demontażem starego gniazdka

Zanim cokolwiek odkręcę, robię dwie rzeczy, które później potrafią uratować pół dnia pracy: fotografuję układ przewodów i sprawdzam, czy w puszce jest wystarczająco miejsca na nowy osprzęt. To drobiazgi, ale przy modernizacji instalacji właśnie drobiazgi decydują, czy montaż idzie płynnie, czy zaczyna się improwizacja.

• Zrób zdjęcie z bliska i z większego dystansu, żeby widzieć nie tylko przewody, ale i ich ułożenie w puszce.
• Oznacz przewody dopiero po upewnieniu się, że obwód jest bez napięcia.
• Sprawdź stan izolacji, zacisków i samej puszki, bo zużyty osprzęt często zdradza szerszy problem.
• Jeśli modernizujesz więcej niż jedno gniazdo, zapisuj kolejność i układ przewodów w całym obwodzie.
• Nie zakładaj, że nowy osprzęt rozwiąże problem starej instalacji, jeśli przewody są już mechanicznie zużyte.

Dobrze opisane przewody, spokojny pomiar i świadomość, który kolor pełni jaką funkcję, robią większą różnicę niż najbardziej efektowny osprzęt. Przy remoncie to właśnie porządek w instalacji daje spokój na lata, a gdy choć jeden element nie pasuje do standardowego układu, zatrzymuję się i wzywam elektryka, bo przy prądzie poprawianie błędu po fakcie zwykle kosztuje więcej niż właściwa decyzja na początku.
