Wyłącznik nadprądowy B16 to jedno z najczęściej spotykanych zabezpieczeń w domowych rozdzielnicach, ale jego dobór nie sprowadza się do prostego „wstaw mocniejszy i będzie działać”. W praktyce chodzi o popularny b16, czyli aparat o charakterystyce B i prądzie znamionowym 16 A, który ma chronić przewody przed przeciążeniem i zwarciem. Poniżej wyjaśniam, gdzie takie zabezpieczenie ma sens, kiedy lepiej wybrać inny typ i na co patrzeć, żeby nie zrobić kosztownego błędu przy instalacji.
Najważniejsze informacje o wyłączniku B16
- B16 oznacza prąd znamionowy 16 A i charakterystykę B, czyli szybkie zadziałanie przy wyższych prądach zwarciowych.
- To rozwiązanie sprawdza się tam, gdzie odbiorniki nie mają dużego prądu rozruchowego.
- Przy napięciu 230 V daje to orientacyjnie około 3,68 kW, ale w praktyce trzeba zostawić zapas.
- Dobór zależy nie tylko od mocy urządzeń, lecz także od przekroju przewodu, sposobu ułożenia, długości obwodu i zdolności łączeniowej aparatu.
- Jeśli sprzęt ma większy startowy pobór prądu, czasem lepsza będzie charakterystyka C albo D.

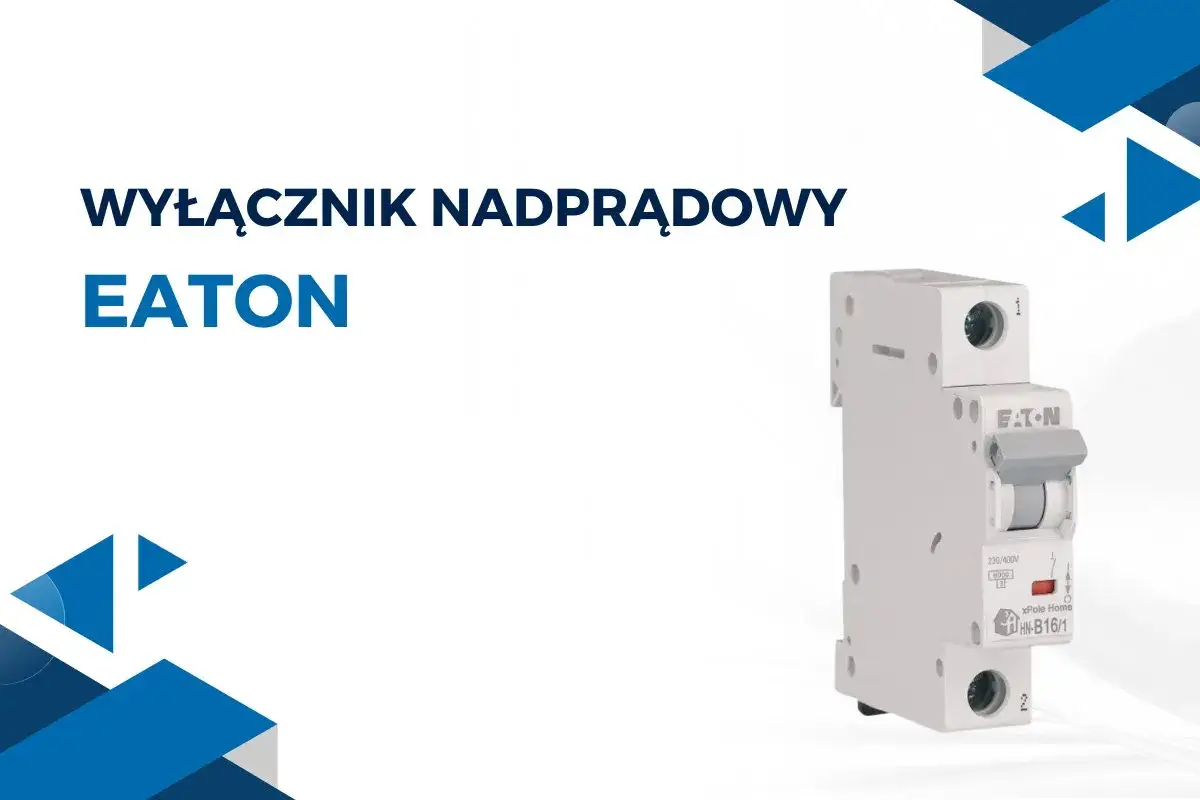

Co oznacza wyłącznik B16 i jak pracuje
Najprościej mówiąc, to wyłącznik nadprądowy, który łączy dwie funkcje ochronne. Człon termiczny reaguje na długotrwałe przeciążenie, a człon elektromagnetyczny odcina obwód niemal natychmiast przy zwarciu. Dzięki temu przewody nie grzeją się do poziomu, który mógłby uszkodzić izolację albo wywołać awarię całej instalacji.
Charakterystyka B oznacza, że aparat toleruje krótki impuls rozruchowy, ale nie jest zbudowany do obwodów z dużymi skokami prądu. Dla B16 człon elektromagnetyczny zadziała zwykle w zakresie około 48-80 A, przy czym dokładna granica zależy od producenta i normy, według której urządzenie zostało wykonane.
| Parametr | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Prąd znamionowy | 16 A | To granica pracy obwodu przy założonych warunkach znamionowych |
| Charakterystyka | B | Aparat szybciej reaguje na zwarcie niż typ C lub D |
| Zadziałanie magnetyczne | Około 3-5 x In | W B16 daje to mniej więcej 48-80 A |
| Zdolność łączeniowa | Często 6 kA w aparatach domowych | Musi odpowiadać spodziewanemu prądowi zwarciowemu w miejscu montażu |
Jeśli rozumie się ten mechanizm, łatwiej ocenić, gdzie takie zabezpieczenie działa dobrze, a gdzie zaczyna się problem z doborem.

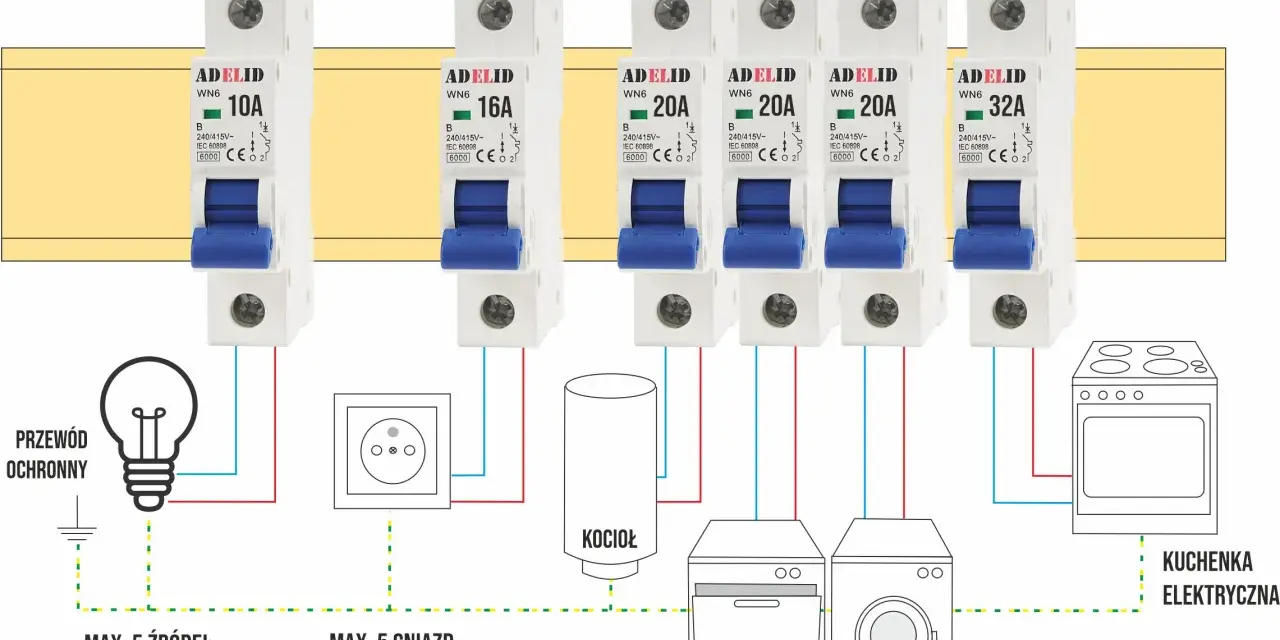

Gdzie sprawdza się w praktyce
W codziennej instalacji B16 spotykam tam, gdzie obwód ma umiarkowane obciążenie i nie generuje dużych impulsów przy starcie. To zwykle bezpieczny wybór dla wielu obwodów ogólnego przeznaczenia, ale nie dla wszystkiego, co „ma wtyczkę i działa z gniazdka”.
- Obwody gniazd w pokojach - jeśli przewody i bilans mocy są do tego przewidziane.
- Wybrane obwody oświetleniowe - szczególnie tam, gdzie projekt przewiduje odpowiedni przekrój i długość trasy.
- Sprzęt RTV i elektronika - małe i przewidywalne obciążenia, zwykle bez trudnego rozruchu.
- Pojedyncze urządzenia pomocnicze - na przykład część odbiorników w warsztacie lub pomieszczeniu technicznym.
Dla orientacji: przy 230 V i 16 A mówimy o około 3,68 kW mocy teoretycznej. Ja traktuję to jednak jako górną granicę obwodu, a nie zachętę do pracy stale „na styk”. W praktyce zostawiam zapas, bo temperatura, długość przewodów i sposób użytkowania zawsze zmieniają realne warunki pracy.
To prowadzi do najważniejszego pytania: kiedy B16 nie jest dobrym wyborem i lepiej od razu spojrzeć na inną charakterystykę.
Kiedy lepiej wybrać inne zabezpieczenie
Problemy zaczynają się tam, gdzie odbiornik ma wysoki prąd rozruchowy albo obwód jest zbyt ciasny dla planowanego obciążenia. W takich sytuacjach aparat może wyzwalać bez żadnej awarii, po prostu dlatego, że jego charakterystyka nie pasuje do sposobu pracy instalacji.
| Sytuacja | Co się dzieje | Co warto sprawdzić zamiast podnosić zabezpieczenie |
|---|---|---|
| Silnik, pompa, sprężarka | Krótki, wysoki prąd przy starcie | Charakterystykę C lub D, a także przekrój i pętlę zwarcia |
| Długi obwód | Rośnie spadek napięcia | Przekrój przewodu i długość trasy |
| Przewód w ociepleniu lub w wiązce | Spada jego obciążalność | Warunki ułożenia i korekcję obciążalności |
| Obwód z dużą liczbą odbiorników | Łatwo o przeciążenie przy jednoczesnej pracy | Podział instalacji na więcej obwodów |
Najgorszy odruch to podniesienie zabezpieczenia „żeby nie wybijało” bez sprawdzenia przewodów. Jeśli instalacja jest projektowana uczciwie, zabezpieczenie dobiera się do kabla i warunków pracy, a nie odwrotnie. Dopiero wtedy ma sens dokładniejsze spojrzenie na przekrój przewodu i obciążenie.
Jak dobrać go do przewodu i obciążenia
W praktyce zaczynam od przewodu, a dopiero później od aparatu. To ważne, bo sam wyłącznik nie „naprawia” źle dobranego kabla, za długiej trasy ani zbyt dużego obciążenia.
- Policz realne obciążenie - nie tylko sumę mocy z tabliczek znamionowych, ale też to, co działa jednocześnie.
- Sprawdź przekrój i materiał przewodu - miedź i aluminium mają inną obciążalność, a 1,5 mm² nie zachowuje się tak samo w każdej instalacji.
- Weź pod uwagę sposób ułożenia - przewód w tynku, w peszlu, w ociepleniu albo w wiązce ma różne warunki chłodzenia.
- Oceń długość obwodu - przy długich trasach rośnie spadek napięcia i może się okazać, że trzeba zmienić przekrój, a nie samo zabezpieczenie.
- Sprawdź zdolność łączeniową - aparat musi bezpiecznie wyłączyć spodziewany prąd zwarciowy w miejscu montażu.
W instalacjach domowych często spotyka się prosty skrót myślowy: 1,5 mm² kojarzone z niższym zabezpieczeniem, a 2,5 mm² z B16. Traktuję to tylko jako punkt wyjścia, nie jako regułę do przepisania bez obliczeń. Jeżeli przewód pracuje w trudnych warunkach albo obwód jest długi, ten schemat może być po prostu za prosty.
Żeby szybciej ocenić warianty, warto porównać B16 z innymi popularnymi charakterystykami.
Jak wypada na tle B10, C16 i D16
Gdy ktoś mówi, że potrzebuje „mocniejszego” zabezpieczenia, warto doprecyzować, czy chodzi o większy prąd znamionowy, czy o większą tolerancję na rozruch. To nie jest to samo. Poniższe zestawienie dobrze pokazuje różnice bez technicznego zamętu.
| Typ | Co oznacza w praktyce | Najczęstsze zastosowanie | Moja uwaga |
|---|---|---|---|
| B10 | 10 A, charakterystyka B | Oświetlenie i lżejsze obciążenia | Dobry tam, gdzie ważna jest szybka ochrona i niewielki pobór prądu |
| B16 | 16 A, charakterystyka B | Obwody ogólne, część gniazd, odbiorniki bez dużego rozruchu | Rozsądny kompromis między ochroną a wygodą użytkowania |
| C16 | 16 A, charakterystyka C | Urządzenia z większym prądem rozruchowym | Nie jest „silniejszy”, tylko mniej czuły na krótkie impulsy |
| D16 | 16 A, charakterystyka D | Obwody z dużym rozruchem, częściej przemysłowe | W domu używa się go rzadziej, bo wymaga bardzo świadomego doboru |
Najważniejsza różnica między tymi typami nie leży w samym prądzie 16 A, tylko w zachowaniu przy rozruchu. To dlatego ten sam odbiornik może działać bezproblemowo na C16, a na B16 już wybijać. Z tych różnic wynika też większość błędów przy wymianie i modernizacji instalacji.
Najczęstsze błędy przy wymianie i doborze
W praktyce widzę kilka pomyłek, które wracają zaskakująco często. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez specjalistycznych narzędzi, jeśli patrzy się na instalację całościowo, a nie tylko na sam aparat.
- Podnoszenie zabezpieczenia bez zmiany przewodu - to najprostsza droga do przegrzewania instalacji.
- Mylenie wyłącznika nadprądowego z różnicówką - B16 chroni przed przeciążeniem i zwarciem, ale nie zastępuje ochrony przeciwporażeniowej.
- Ignorowanie zdolności łączeniowej - aparat musi poradzić sobie z prądem zwarciowym w danym miejscu rozdzielnicy.
- Dobór wyłącznie po mocy urządzeń - bez uwzględnienia jednoczesności, długości obwodu i sposobu ułożenia przewodów.
- Luźne zaciski - słabe dokręcenie potrafi zrobić większy problem niż sam dobór aparatu, bo powoduje lokalne grzanie i spadki napięcia.
Jeśli obwód wyzwala regularnie, nie zaczynam od wymiany na wyższy prąd znamionowy. Najpierw szukam przyczyny: przeciążenia, uszkodzonego odbiornika, błędnego doboru charakterystyki albo problemu z przewodem. To jest szybsze i zwykle tańsze niż późniejsze poprawki po awarii.
Gdy te błędy są wykluczone, zostaje ostatni etap: kontrola, czy obwód jest naprawdę gotowy do bezpiecznej pracy.
Co jeszcze sprawdzić przed oddaniem obwodu
Zanim uznam obwód za gotowy, patrzę nie tylko na sam wyłącznik, ale na całość układu. W instalacji liczy się zgodność kilku elementów naraz, a nie jeden dobrze dobrany aparat w środku źle zaprojektowanego obwodu.
- Opis w rozdzielnicy - obwód powinien być czytelnie oznaczony, żeby w razie awarii nie zgadywać, co zasila.
- Stan połączeń - zaciski muszą być dokręcone zgodnie z zaleceniami producenta.
- Współpraca z RCD - jeśli w obwodzie jest wyłącznik różnicowoprądowy, warto sprawdzić jego działanie testem.
- Pomiar i próba pod obciążeniem - szczególnie tam, gdzie instalacja pracuje blisko granicy możliwości.
- Reakcja na rzeczywiste użytkowanie - jeśli aparat grzeje się albo wyzwala bez jasnej przyczyny, problem trzeba diagnozować, a nie maskować mocniejszym bezpiecznikiem.
Dobrze dobrany wyłącznik nie powinien zwracać na siebie uwagi na co dzień. Ma chronić instalację cicho i skutecznie, bez fałszywych alarmów, ale też bez ryzykownego przewymiarowania. Właśnie tak traktuję B16 w praktyce: jako sensowny element układanki, który działa dobrze tylko wtedy, gdy pasuje do kabla, obciążenia i realnych warunków pracy.
