Oznaczenia przewodów elektrycznych - kolory, symbole i błędy

14 września 2026

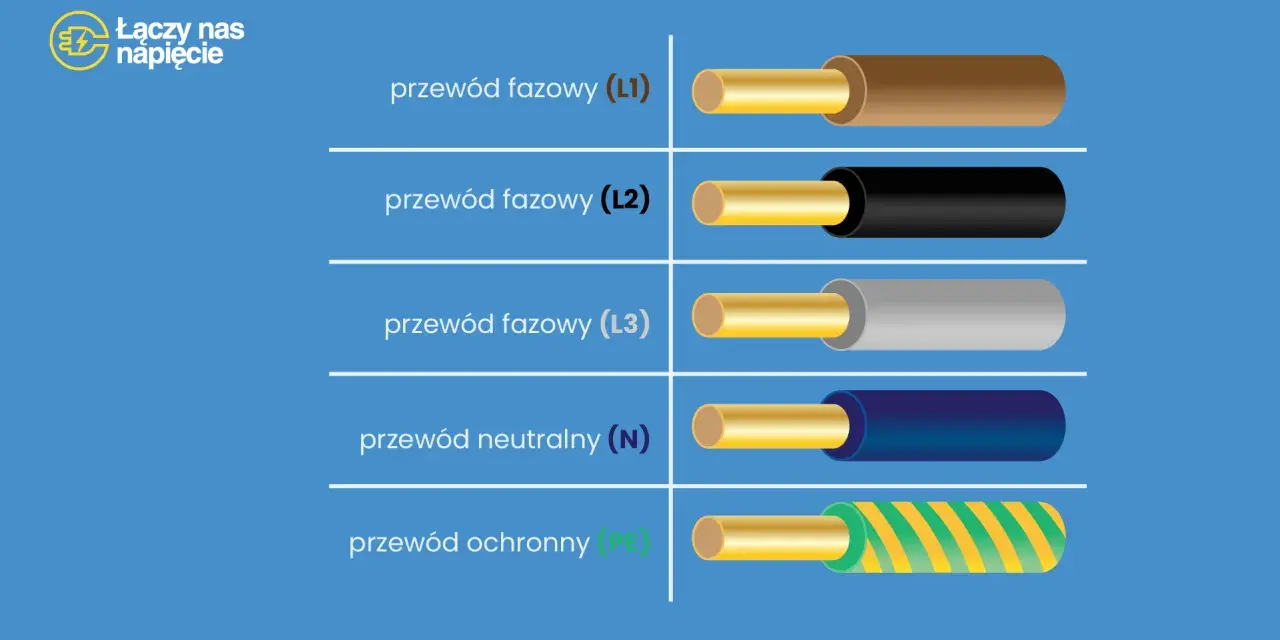

Przewody elektryczne: fazowe (L1, L2, L3) brązowy, czarny, szary; neutralny (N) niebieski; ochronny (PE) żółto-zielony.

Spis treści

W instalacji elektrycznej kolor żyły to dopiero połowa informacji. Druga połowa kryje się w skrócie nadrukowanym na powłoce, symbolach L, N, PE i w tym, jak producent opisuje napięcie oraz budowę przewodu. W praktyce najwięcej błędów pojawia się wtedy, gdy ktoś czyta oznaczenia przewodów elektrycznych tylko po kolorze, a nie sprawdza całego opisu i kontekstu obwodu. W tym artykule rozkładam temat na prosty język: pokazuję, jak czytać kody kabli, co oznaczają barwy żył i kiedy nie ufać temu, co widać na pierwszy rzut oka.

Co mówi kabel, zanim go rozbierzesz

  • Nadruk na kablu mówi więcej niż sam kolor izolacji, bo zdradza typ, napięcie i budowę żył.
  • Żółto-zielony jest zarezerwowany dla przewodu ochronnego PE, a niebieski dla N.
  • W domowych instalacjach fazy najczęściej mają barwy brązową, czarną i szarą.
  • Typ przewodu ma znaczenie praktyczne: YDY, YDYp, YKY i H07V-U nie są zamiennikami z przypadku.
  • W starej lub przerabianej instalacji kolor może mylić, więc bez pomiaru nie warto zgadywać.

Jak czytam nadruk na kablu bez zgadywania

W pierwszej kolejności patrzę na to, co producent nadrukował na izolacji, bo właśnie tam zwykle kryje się najwięcej informacji. Sam kolor żyły mówi o funkcji, ale dopiero symbol i liczby pokazują, z jakim przewodem mam do czynienia, jakie ma napięcie znamionowe i czy nadaje się do układania na stałe, czy raczej do ruchomego połączenia.

Najprościej rozbić taki zapis na kilka części. W praktyce pomaga mi to szybciej odróżnić przewód instalacyjny od kabla energetycznego albo od giętkiego sznura do sprzętu przenośnego.

Fragment oznaczenia Co zwykle znaczy Jak to czytam w praktyce
H Wyrób zharmonizowany Przewód opisany według wspólnego systemu oznaczeń używanego w Europie
05 / 07 Napięcie znamionowe 05 oznacza zwykle 300/500 V, a 07 450/750 V
V PVC, czyli polwinit Izolacja lub powłoka z tworzywa stosowanego bardzo często w instalacjach
U Żyła jednodrutowa Sztywniejszy przewód do układania na stałe
K Żyła giętka do trwałego układania Lepsza tam, gdzie przewód trzeba prowadzić przez rury, listwy albo rozdzielnice
G Przewód z żyłą ochronną W środku jest PE, więc przewód ma pełną funkcję ochronną
X Bez żyły ochronnej Nie zakładam, że wewnątrz jest PE
3G1,5 Trzy żyły, z PE, po 1,5 mm² Typowy zapis dla przewodu z żyłą ochronną i trzema torami prądowymi

Jeśli widzę zapis typu H07V-U, wiem, że mam do czynienia z przewodem zharmonizowanym na 450/750 V, z izolacją PVC i żyłą jednodrutową. To daje mi znacznie więcej niż sam wygląd zewnętrzny, bo od razu oceniam, czy taki przewód nadaje się do konkretnego miejsca montażu. Wniosek jest prosty: najpierw czytam symbol, dopiero potem decyduję, czy kabel pasuje do zadania. Kiedy to mam, przechodzę do kolorów żył, bo one porządkują połączenia na końcu przewodu.

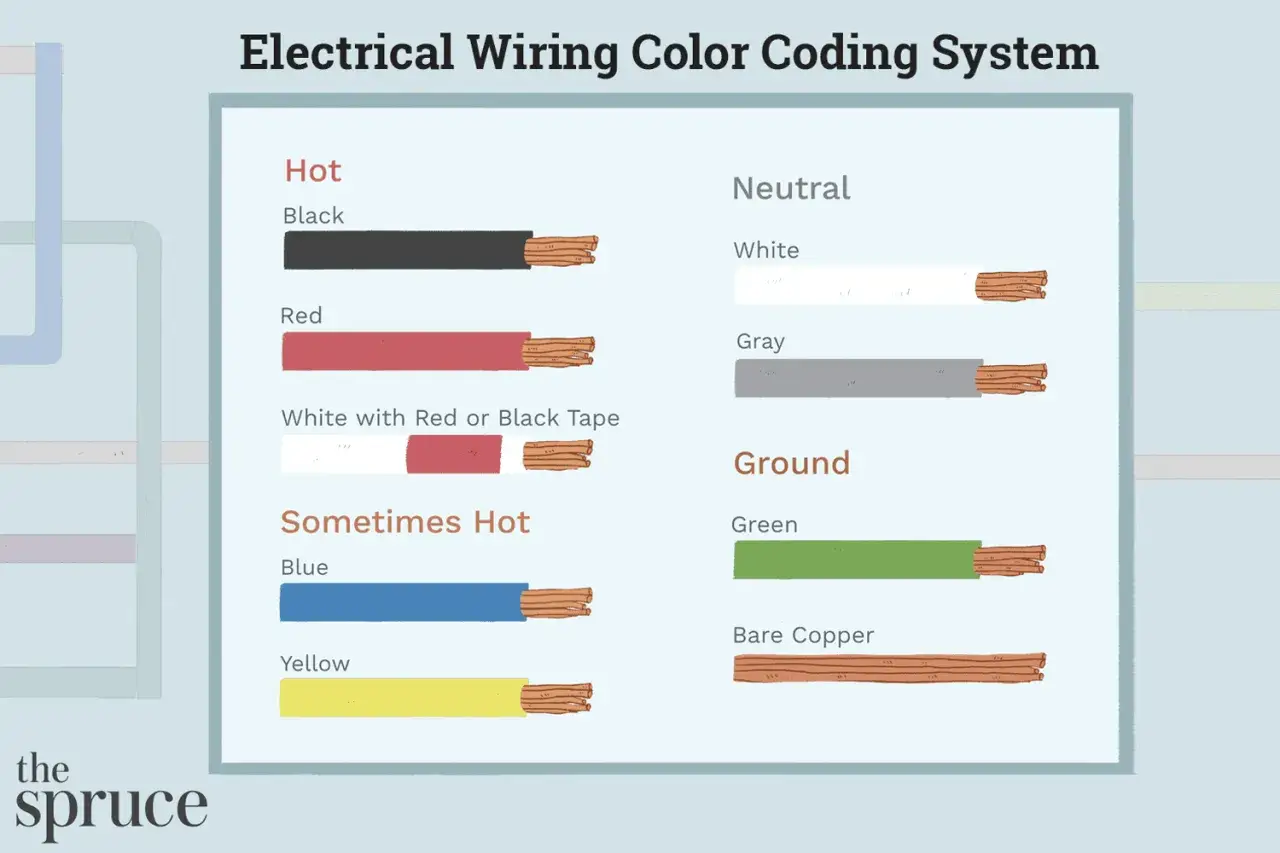

Schemat oznaczeń przewodów elektrycznych: gorące (czarny, czerwony, biały z taśmą), neutralne (biały, szary), uziemienie (zielony, goła miedź).

Kolory żył i symbole przy zaciskach

Barwy izolacji są najłatwiejszym punktem orientacyjnym, ale tylko wtedy, gdy trzymamy się współczesnych zasad. W nowych instalacjach domowych najczęściej spotykam układ, w którym brązowy, czarny i szary oznaczają przewody fazowe, niebieski oznacza neutralny N, a żółto-zielony jest zarezerwowany dla ochronnego PE.

Oznaczenie Najczęstsza barwa Funkcja Jak do tego podchodzę
L1 / L2 / L3 Brązowy, czarny, szary Przewody fazowe Sprawdzam kolejność tylko tam, gdzie ma to znaczenie dla układu trójfazowego
N Niebieski Przewód neutralny Nie używam go jako fazy i nie traktuję jak przewodu ochronnego
PE Żółto-zielony Przewód ochronny To moja najważniejsza żyła bezpieczeństwa, więc nie wolno jej zamieniać z inną funkcją
PEN Zależnie od starego układu i oznaczenia Połączenie funkcji ochronnej i neutralnej Tu nie zgaduję po barwie, tylko sprawdzam schemat i ciągłość

W instalacjach jednofazowych ten zestaw jest prosty, ale w praktyce właśnie prostota bywa pułapką. Jeśli niebieski przewód został kiedyś wykorzystany jako coś innego, albo jeśli instalacja była przerabiana bez porządnego oznaczenia, kolor przestaje być pewną wskazówką. Z tego powodu na końcówkach przewodów i na zaciskach szukam także literowych oznaczeń: L, N, PE, a w rozdzielnicy również L1, L2 i L3. Taki zapis bardzo przyspiesza montaż i późniejszy serwis. Kiedy kolory są już jasne, zostaje pytanie, jakie typy przewodów spotka się najczęściej w domu i na budowie.

Co mówią popularne typy przewodów w domu i na budowie

W codziennej pracy najczęściej wracam do kilku rodzin przewodów, bo to one pojawiają się w mieszkaniach, domach jednorodzinnych i prostych obiektach usługowych. Sama nazwa typu nie jest ozdobą katalogu. Ona podpowiada, gdzie przewód można bezpiecznie położyć i czego od niego oczekiwać.

Typ Najważniejsza cecha Typowe zastosowanie
YDY Przewód instalacyjny do układania na stałe Obwody wewnętrzne, osprzęt, połączenia w budynkach
YDYp Wersja płaska Miejsca, gdzie płaski przekrój ułatwia prowadzenie pod tynkiem lub na tynku
YKY Kabel energetyczny do stałego ułożenia Zasilanie budynków, trasy zewnętrzne, układanie w gruncie lub w osłonie odpowiedniej dla takiego zastosowania
OMY / OWY Przewody giętkie do odbiorników ruchomych Sprzęt przenośny, urządzenia domowe, lekkie zastosowania warsztatowe
H07V-U Wyrób zharmonizowany, 450/750 V, żyła jednodrutowa Prowadzenie w rurach, listwach i rozdzielnicach
H07V-K Wyrób zharmonizowany, 450/750 V, żyła giętka Miejsca z większą liczbą zagięć i częstą obróbką końcówek

W katalogach producentów spotykam też dopiski, które pomagają od razu odczytać, czy kabel ma żyłę ochronną. Jeśli w oznaczeniu widzę literę G, traktuję to jako sygnał, że przewód ma PE. Jeśli jest X, tej żyły nie ma. To drobny znak, ale w praktyce bardzo wygodny, bo skraca czas sprawdzania na budowie i ogranicza pomyłki przy montażu. Kiedy typ przewodu jest już czytelny, trzeba jeszcze wiedzieć, gdzie takie oznaczenia bywają mylące.

Gdzie oznaczenia zaczynają kłamać

Najwięcej problemów widzę w starych albo przerabianych instalacjach. Tam barwy żył nie zawsze odpowiadają współczesnym zasadom, a ktoś mógł dołożyć kawałek przewodu z innej serii, wymienić tylko fragment obwodu albo oznaczyć końcówki w sposób zrozumiały wyłącznie dla siebie. W takich sytuacjach sam kolor przestaje być wiarygodny.

Drugie miejsce, gdzie łatwo o pomyłkę, to obwody z przewodem ochronno-neutralnym. PEN łączy dwie funkcje i właśnie dlatego wymaga szczególnej ostrożności. Nie traktuję go jak zwykłego N i nie zamieniam z PE bez sprawdzenia układu zasilania oraz sposobu rozdziału przewodów w rozdzielnicy.

  • Nie ufam pojedynczemu kolorowi, jeśli instalacja była modernizowana etapami.
  • Sprawdzam schemat, jeśli przewód na końcu obwodu ma inną funkcję niż sugeruje barwa.
  • Nie zakładam, że niebieski zawsze oznacza neutralny, gdy patrzę na starą instalację.
  • Nie używam żółto-zielonego jako fazy, nawet jeśli „tak kiedyś było”.
  • Połączenia potwierdzam pomiarem, a nie pamięcią poprzedniego wykonawcy.

W praktyce najbezpieczniej działa zasada: jeśli coś nie zgadza się na oko, to nie zgadza się też technicznie, dopóki nie potwierdzę tego pomiarem. To prowadzi prosto do najczęstszych błędów, które widzę przy odczytywaniu oznaczeń.

Najczęstsze błędy przy odczycie oznaczeń

W instalacji nie chodzi o to, żeby „wiedzieć mniej więcej”. Tutaj drobna pomyłka potrafi zmienić bezpieczne połączenie w problem z zabezpieczeniem, zwarciem albo porażeniem. Dlatego najczęściej zwracam uwagę na kilka powtarzalnych błędów.

Błąd Skutek Jak tego unikam
Uznanie, że niebieski zawsze jest neutralny Ryzyko pomyłki w starej lub przerobionej instalacji Sprawdzam schemat, zaciski i ciągłość obwodu
Użycie żółto-zielonego jako fazy Poważne zagrożenie bezpieczeństwa Traktuję tę barwę jako zarezerwowaną dla PE
Odczytanie tylko koloru, bez symbolu i napięcia Zły dobór przewodu do miejsca montażu Zawsze patrzę na pełny nadruk na izolacji
Założenie, że YDY nadaje się do każdego miejsca Błędny dobór przy trasach zewnętrznych lub w gruncie Do warunków trudniejszych wybieram kabel przeznaczony do stałego ułożenia i odpowiedniego środowiska pracy
Dobór przekroju tylko „na pamięć” Przegrzewanie, spadek napięcia albo zbyt mały zapas Uwzględniam obciążenie, długość trasy i sposób ułożenia

Najgorszy błąd, jaki widzę, to próba odgadywania funkcji żyły po jednym fragmencie kabla. Instalacja elektryczna nie wybacza skrótów myślowych. Kiedy wiem już, czego unikać, mogę przejść do praktycznej strony wyboru przewodu do typowego domu lub mieszkania.

Jak dobrać przewód do konkretnej instalacji

W domu najczęściej wybór sprowadza się do kilku scenariuszy, ale nawet wtedy nie warto dobierać przewodu „na oko”. Dla mnie liczą się cztery rzeczy: obciążenie, długość trasy, sposób ułożenia i warunki otoczenia. Dopiero z tego wychodzi sensowny wybór typu oraz przekroju.

Zastosowanie Typowy wybór Na co patrzę dodatkowo
Oświetlenie w mieszkaniu Najczęściej 3 x 1,5 mm² Długość obwodu, sposób prowadzenia i zabezpieczenie
Gniazda 230 V Najczęściej 3 x 2,5 mm² Obciążenie, spadek napięcia, liczba punktów odbioru
Odbiornik trójfazowy 5-żyłowy przewód lub kabel o przekroju dobranym do mocy Układ L1, L2, L3, N i PE oraz parametry urządzenia
Trasa na zewnątrz lub w gruncie Kabel do stałego ułożenia, często z rodziny YKY Warunki środowiskowe, głębokość, ochrona mechaniczna
Sprzęt ruchomy i przenośny Przewód giętki z odpowiedniej serii Elastyczność, temperatura pracy i odporność na zginanie

W praktyce lubię zapamiętać jedną rzecz: oznaczenie podpowiada zastosowanie, ale nie zastępuje projektu. Nawet poprawnie opisany kabel nie zwalnia z policzenia obciążenia i oceny warunków montażu. Jeżeli mam wątpliwość, nie próbuję ratować się intuicją, tylko wracam do dokumentacji albo do pomiaru. To prowadzi mnie do końcowej kontroli, którą robię przed zamknięciem puszki.

Trzy rzeczy, które sprawdzam przed zamknięciem puszki

Przed zamknięciem puszki zawsze robię krótką kontrolę. To zajmuje chwilę, a często oszczędza późniejszego szukania błędu w ścianie, rozdzielnicy albo przy osprzęcie. W mojej praktyce wystarczą trzy proste pytania.

  • Czy funkcja przewodu zgadza się z kolorem i symbolem na zaciskach?
  • Czy przewód ochronny PE ma ciągłość i faktycznie trafia tam, gdzie powinien?
  • Czy typ i przekrój przewodu pasują do miejsca montażu oraz obciążenia obwodu?

Jeśli na którekolwiek z tych pytań odpowiadam „nie wiem”, to znaczy, że jeszcze nie mam gotowej instalacji. W elektryce porządek w oznaczeniach jest tak samo ważny jak dobry osprzęt, bo później pracuje na twoją korzyść przy każdej modernizacji, naprawie i rozbudowie. Im czytelniej opisany przewód, tym mniej zgadywania i mniej ryzyka w puszce, rozdzielnicy oraz na końcówkach żył.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Najpierw sprawdzam symbol i liczby nadrukowane na izolacji, bo pokazują typ przewodu, napięcie i budowę żyły. H oznacza wyrób zharmonizowany, 05 zwykle 300/500 V, 07 450/750 V, V to PVC, U żyłę jednodrutową, a K żyłę giętką. G oznacza przewód z żyłą ochronną, a X brak takiej żyły.

W nowych instalacjach fazy mają najczęściej barwy brązową, czarną i szarą. N jest niebieski, a PE żółto-zielony. Przy PEN nie opieram się wyłącznie na kolorze, tylko sprawdzam schemat i ciągłość obwodu.

Do instalacji wewnętrznych najczęściej pasuje YDY, a jego płaska wersja YDYp ułatwia prowadzenie w niektórych miejscach. Na zewnątrz i w gruncie lepiej sprawdza się YKY. Do sprzętu ruchomego służą OMY i OWY, a H07V-U i H07V-K pomagają przy prowadzeniu w rurach, listwach i rozdzielnicach.

Najczęściej w starych lub przerabianych instalacjach, gdzie ktoś dołożył fragment innej serii albo oznaczył żyły po swojemu. Wtedy nie zakładam, że niebieski zawsze jest N, a żółto-zielony zawsze PE. Jeśli coś nie zgadza się na oko, potwierdzam to pomiarem.

Kontroluję trzy rzeczy: zgodność funkcji przewodu z kolorem i zaciskiem, ciągłość PE oraz to, czy typ i przekrój pasują do obciążenia i miejsca montażu. Jeśli choć jedna odpowiedź budzi wątpliwość, instalacja nie jest jeszcze gotowa.
