Podłączenie podwójnego gniazda nie jest skomplikowane, ale wymaga porządku, wyłączenia zasilania i trzymania się właściwego schematu przewodów. Poniżej pokazuję, jak czytać układ L, N i PE, jak wygląda montaż krok po kroku oraz kiedy lepiej zatrzymać się przed samodzielną ingerencją w instalację. Dorzucam też praktyczne wskazówki dla typowych polskich instalacji, bo tu najwięcej zależy od tego, czy pracujesz na nowym obwodzie, czy na starej dwużyłowej instalacji.

Schemat, który naprawdę trzeba mieć przed oczami

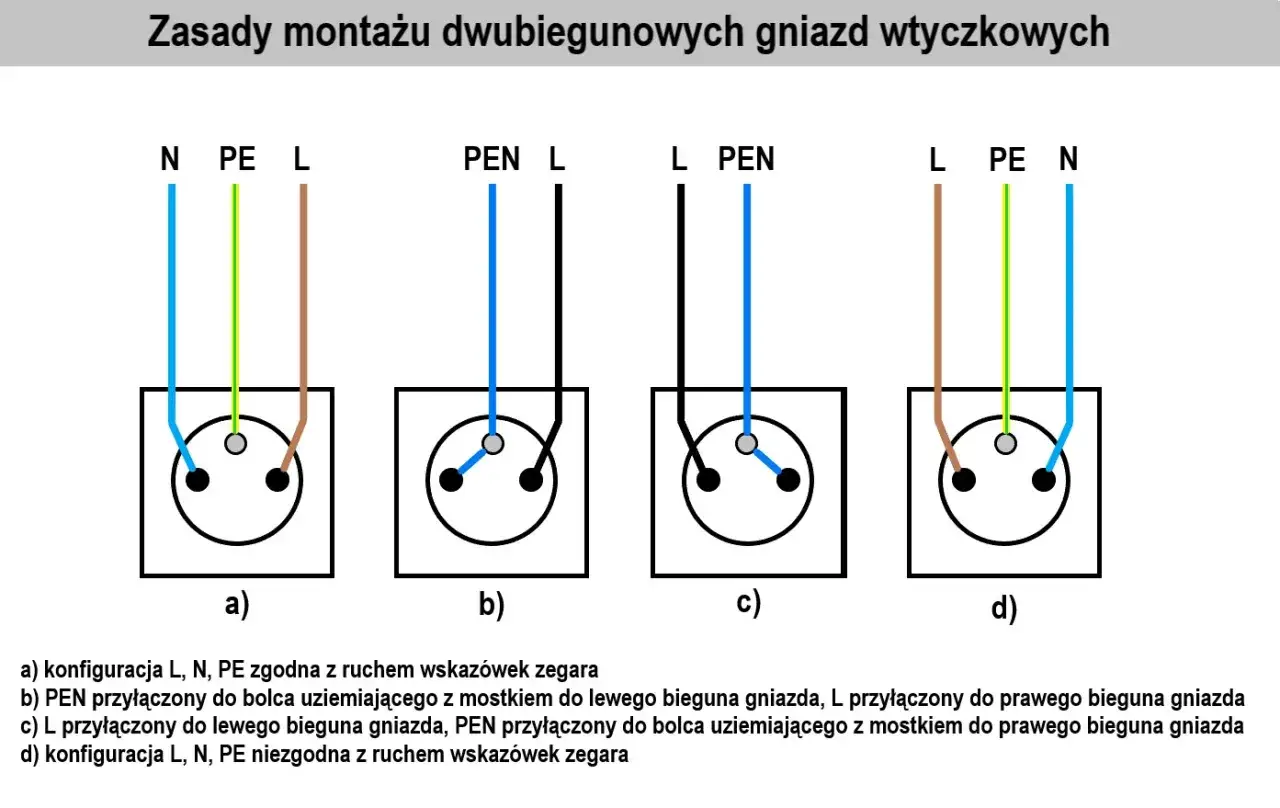

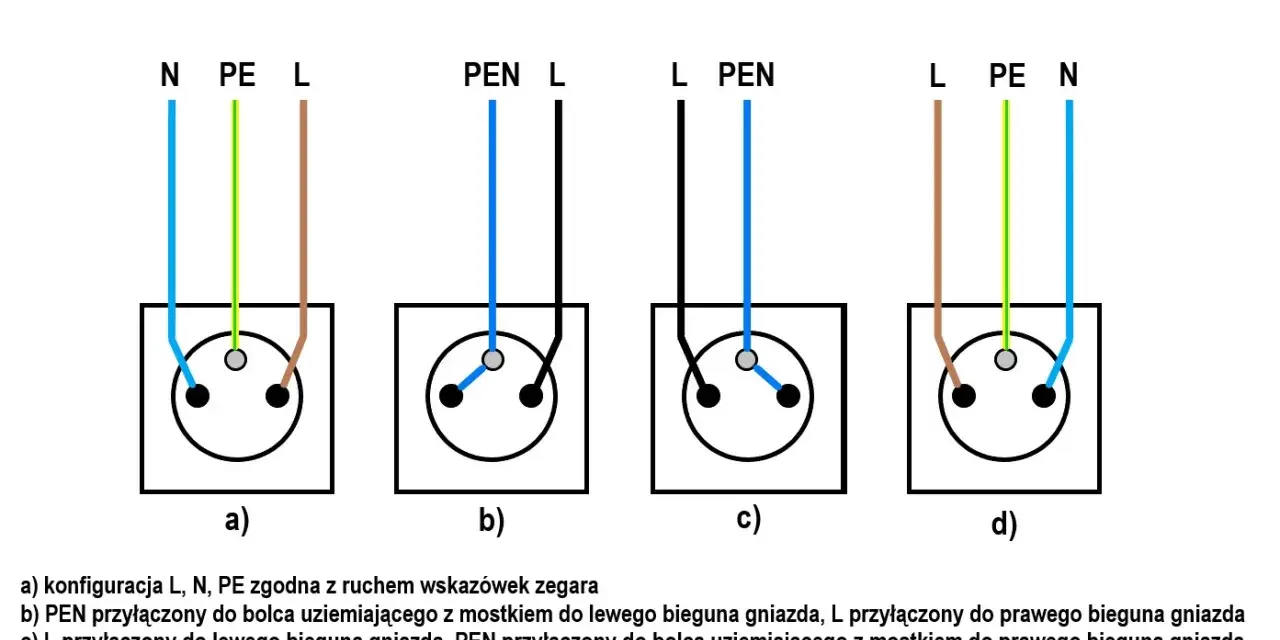

W materiałach edukacyjnych często pokazuje się układ: L po lewej, N po prawej i PE do styku ochronnego, gdy patrzysz na gniazdo od przodu z bolcem u góry. Ja traktuję to jako wygodny punkt odniesienia, ale ostatecznie liczą się oznaczenia na samym mechanizmie, bo to one rozstrzygają sprawę w konkretnym modelu. W praktyce podwójne gniazdo najczęściej dostaje jedno zasilanie, a jego dwa tory są połączone konstrukcyjnie albo mostkami przewidzianymi przez producenta.

Jeśli masz do czynienia z osprzętem modułowym, a nie jednym gotowym mechanizmem, sprawa bywa trochę bardziej złożona. Wtedy jeden moduł nie zawsze zasila drugi automatycznie i producent może wymagać krótkich mostków dla L oraz N. Właśnie dlatego schemat z instrukcji konkretnego gniazda ma większą wagę niż ogólne „tak się robi zawsze”.

Doświadczenie podpowiada mi jeszcze jedną rzecz: sama strona lewej i prawej żyły nie jest ważniejsza od tego, żeby przewody trafiły do właściwych zacisków, były dobrze dociśnięte i miały odpowiednią długość odizolowania. To prowadzi prosto do przygotowania montażu, bo bez niego łatwo zrobić bałagan już na starcie.

Jak przygotować montaż, żeby nie grzebać w przewodach po omacku

Ja zawsze zaczynam od dwóch rzeczy: od wyłączenia zasilania i od sprawdzenia, czy obwód naprawdę jest martwy. Sama dźwignia w rozdzielnicy nie wystarcza, bo wyłączniki często odcinają tylko część obwodu i można się pomylić, jeśli pracujesz przy kilku punktach naraz. Dopiero potem wyjmuję stary mechanizm i oceniam stan przewodów, bo nadtopiona izolacja, nadłamana żyła albo zbyt ciasna puszka potrafią zmienić prosty montaż w naprawę całej sekcji.

• Wyłącz właściwy bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy.
• Sprawdź brak napięcia próbnikiem i powtórz test po chwili.
• Przygotuj wkrętak, ściągacz izolacji, poziomicę i latarkę.
• Oceń, czy puszka ma dość miejsca na przewody i mechanizm podwójnego gniazda.
• Sprawdź, czy żyły nie są przegrzane, przyciemnione lub kruche na końcach.
• Ustal, czy pracujesz na układzie trójżyłowym, czy na starszej instalacji z ograniczeniami.

Warto też zerknąć na parametry samego osprzętu. W instrukcji Grenton Duo Socket producent podaje 250 Vac, 16 A oraz przekrój żyły od 1,5 do 2,5 mm², czyli zakres bardzo zbliżony do tego, z jakim najczęściej spotykam się przy domowych gniazdach. To dobra wskazówka, bo jeśli przewód jest wyraźnie cieńszy, uszkodzony albo nietypowy, nie zakładam z góry, że wszystko będzie pasowało bez poprawek.

Po takiej kontroli można przejść do właściwego montażu, ale tylko wtedy, gdy instalacja jest czytelna i nie ma śladów prowizorki. Właśnie na tym etapie najłatwiej odróżnić prostą wymianę od sytuacji, w której lepiej nie ryzykować.

Montaż krok po kroku

1. Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia.
2. Odkręć stary mechanizm i delikatnie wysuń go z puszki, nie szarpiąc przewodów.
3. Oceń długość żył. Jeśli końcówki są nadmiernie przyciemnione lub postrzępione, lepiej skrócić je i odizolować od nowa.
4. Odizoluj końcówki na około 10 mm, a przy głębszym zacisku czasem 10-12 mm. Ważne, żeby miedź weszła całą powierzchnią pod zacisk, ale nie wystawała poza niego.
5. Podłącz przewód ochronny PE, potem neutralny N, a na końcu fazowy L. Taka kolejność pomaga utrzymać porządek podczas pracy.
6. Jeśli montujesz dwa oddzielne moduły w jednej ramce, wykonaj mostki tylko tam, gdzie przewiduje to producent. Nie zakładaj, że każde podwójne gniazdo działa tak samo.
7. Dokręć zaciski z wyczuciem, osadź mechanizm w puszce równo z tynkiem i sprawdź, czy przewody nie są ściśnięte przez ramkę.
8. Po włączeniu zasilania sprawdź działanie gniazda pod lekkim obciążeniem, a nie tylko „na pusto”.

W tej części najważniejsza jest konsekwencja. Jeśli przewód nie wchodzi gładko, nie wciskam go na siłę. Jeśli zacisk wymaga mostka, robię go zgodnie z instrukcją, a nie „na oko”. I jeszcze jedna rzecz, którą wielu początkujących pomija: przewody trzeba ułożyć w puszce tak, żeby nie pracowały pod naprężeniem, bo później to naprężenie wychodzi luzem na śrubach albo na ramce.

Gdy wszystko jest dobrze dobrane, podłączenie podwójnego gniazda jest naprawdę przewidywalne. Problem zaczyna się dopiero wtedy, gdy instalacja nie wygląda jak z podręcznika, a to w starszych mieszkaniach zdarza się częściej, niż chcieliby właściciele.

Co zrobić w starszej instalacji dwużyłowej

Tu najczęściej pojawia się moment, w którym warto zwolnić. ZPE przypomina, że w instalacjach budowanych przed 2003 rokiem mogły nie występować obwody uziemiające, więc stare gniazdo nie zawsze daje się zamienić na nowe bez dodatkowej oceny układu. Jeśli w puszce masz tylko dwa przewody, nie zakładam odruchowo, że wystarczy podpiąć je pod nowe zaciski i gotowe.

W starym układzie największym błędem jest tworzenie przypadkowych mostków między N i PE bez zrozumienia, jak pracuje cała instalacja. Jeśli nie masz pewności co do układu TN-C, TN-S albo TN-C-S, to nie jest moment na eksperymenty. Właśnie tutaj najczęściej opłaca się zapłacić za ocenę fachowca, zamiast później poprawiać niebezpiecznie wykonane połączenie.

To także miejsce, w którym wychodzi różnica między „działa” a „działa bezpiecznie”. I to prowadzi wprost do błędów, które w praktyce widzę najczęściej.

Najczęstsze błędy przy podłączaniu

Najwięcej usterek nie wynika z samego schematu, tylko z niedbałego wykonania. Prąd wybacza mniej niż większość domowych napraw, dlatego przy gniazdach nie ma miejsca na luźne połączenia i szybkie skróty.

• Za słabo dokręcony zacisk. Efekt to grzanie, iskrzenie i w skrajnym przypadku nadpalony mechanizm.
• Za dużo odsłoniętej miedzi. To zwiększa ryzyko zwarcia przy wciskaniu gniazda do puszki.
• Zbyt krótko odizolowana żyła. Przewód nie łapie pełnego kontaktu i zaczyna się grzać pod obciążeniem.
• Pomylenie N z PE. W nowej instalacji to po prostu błąd, który psuje poprawne działanie ochrony.
• Wpychanie przewodów na siłę. Prowadzi do naprężeń, luzowania zacisków i uszkodzenia izolacji.
• Ignorowanie zbyt płytkiej puszki. Mechanizm nie ma wtedy miejsca, a gniazdo odstaje albo pracuje pod naciskiem.

Jeśli mam wskazać jeden błąd, który najbardziej lubi wracać po kilku tygodniach, to jest to właśnie niedokręcony zacisk. Na pierwszy rzut oka wszystko wygląda dobrze, a dopiero po czasie pojawia się nagrzewanie i problem z kontaktem. Dlatego po zamontowaniu zawsze robię jeszcze jeden krótki przegląd śrub i ułożenia przewodów, zanim uznam pracę za zakończoną.

Gdy instalacja jest prosta i czytelna, da się zrobić to samodzielnie. Ale są sytuacje, w których oszczędność na fachowcu jest pozorna, bo ryzyko błędu rośnie szybciej niż koszt samej usługi.

Kiedy lepiej oddać pracę elektrykowi i ile to zwykle kosztuje

Najczęściej polecam elektryka wtedy, gdy instalacja jest stara, przewody są po przegrzaniu, puszka jest za płytka albo nie masz pewności, co oznaczają żyły w ścianie. Pomoc fachowca ma też sens przy łazience, kuchni i wszędzie tam, gdzie dochodzi kwestia odpowiedniego stopnia ochrony osprzętu oraz większego obciążenia obwodu. W praktyce lepiej zapłacić raz za poprawny montaż niż później za wymianę gniazda, przewodów i naprawę ściany.

To są wartości orientacyjne, bo na cenę wpływa region, marka osprzętu, stan ściany i to, czy elektryk ma tylko przykręcić mechanizm, czy też naprawić całą sekcję instalacji. Dla mnie ważniejszy od samej ceny jest jednak komfort, że ktoś sprawdzi poprawność połączeń, obciążenie i stan przewodów bez zgadywania. Właśnie dlatego przy starszych mieszkaniach zwykle polecam ostrożność, a nie samozadowolenie po samym „działa”.

Kiedy temat ceny i bezpieczeństwa jest już jasny, zostaje ostatni, prosty test. I to on często odróżnia montaż poprawny od takiego, który wygląda dobrze tylko na pierwszy rzut oka.

Po montażu sprawdź te trzy rzeczy

• Stabilność mechanizmu - gniazdo nie powinno się ruszać po włożeniu i wyjęciu wtyczki.
• Brak nagrzewania - po krótkim obciążeniu osprzęt ma pozostać chłodny lub tylko lekko ciepły.
• Prawidłowe zasilanie - urządzenie ma działać równo, bez przerywania i bez luzu na stykach.

Jeżeli coś budzi wątpliwości, nie dokręcam „na czuja” i nie zakładam, że problem sam zniknie. W instalacjach elektrycznych drobny błąd zwykle nie poprawia się z czasem, tylko z czasem wychodzi na jaw. Dlatego w podwójnym gnieździe najbardziej cenię nie sam wygląd, ale porządek w zaciskach, pewny styk i uczciwe sprawdzenie, zanim uznam pracę za skończoną.
