Podłączenie gniazda w ścianie to jedna z tych prac, które wyglądają na proste, ale tylko wtedy, gdy od początku trzymasz się bezpieczeństwa i poprawnej kolejności działań. Poniżej pokazuję, jak podłączyć gniazdko w praktyce: co przygotować, jak rozpoznać przewody, jak wygląda montaż krok po kroku i kiedy lepiej przerwać pracę, zamiast ryzykować błędem. Dorzucam też wskazówki, które przydają się przy remoncie starszego mieszkania, bo właśnie tam najczęściej pojawiają się niespodzianki.
Najpierw bezpieczeństwo, potem montaż i dopiero na końcu estetyka
- Przed pracą odłącz obwód i sprawdź brak napięcia testerem, nie samym „na oko”.
- W typowej instalacji jednofazowej przewód PE jest żółto-zielony, N niebieski, a L brązowy, czarny albo szary.
- W popularnym układzie gniazda z bolcem u góry faza trafia na lewy zacisk, a neutralny na prawy.
- W nowych obwodach z trzema żyłami montaż jest prostszy niż w starej instalacji dwuprzewodowej.
- Najczęstsze błędy to luźne zaciski, źle odizolowane żyły i montaż bez sprawdzenia, czy puszka jest stabilna.
- Do łazienki, kuchni i na zewnątrz wybieraj osprzęt dobrany do warunków, a nie „zwykłe” gniazdo z marketu.
Co przygotować przed rozpoczęciem pracy
Ja przy takim zadaniu zaczynam nie od śrubokręta, tylko od sprawdzenia, z czym w ogóle mam do czynienia. Najpierw trzeba ustalić, czy to nowa instalacja z osobnym przewodem ochronnym, czy starszy obwód, w którym gniazdo będzie wymagało innego podejścia. To ważne, bo sam wygląd puszki nie mówi jeszcze nic o bezpieczeństwie.
Przed montażem przygotuj podstawowe narzędzia: śrubokręt izolowany, próbnik dwubiegunowy, ściągacz izolacji, małe szczypce i poziomicę. Przydaje się też nowe gniazdo o odpowiednim parametrach, najczęściej 250 V / 16 A, bo właśnie taki osprzęt dominuje w polskich instalacjach mieszkaniowych. Jeśli ściana jest stara albo puszka ma mało miejsca, lepiej od razu przewidzieć model o płytszej obudowie niż walczyć z przewodami na siłę.
- Wyłącz zabezpieczenie odpowiedniego obwodu w rozdzielnicy.
- Sprawdź brak napięcia testerem, zanim dotkniesz przewodów.
- Oceń stan puszki, izolacji i zacisków.
- Przygotuj osprzęt zgodny z pomieszczeniem, zwłaszcza jeśli to łazienka, kuchnia lub taras.
Gdy to jest już poukładane, można przejść do przewodów i zobaczyć, jak rozpoznać je bez zgadywania.
Jak rozpoznać przewody w puszce

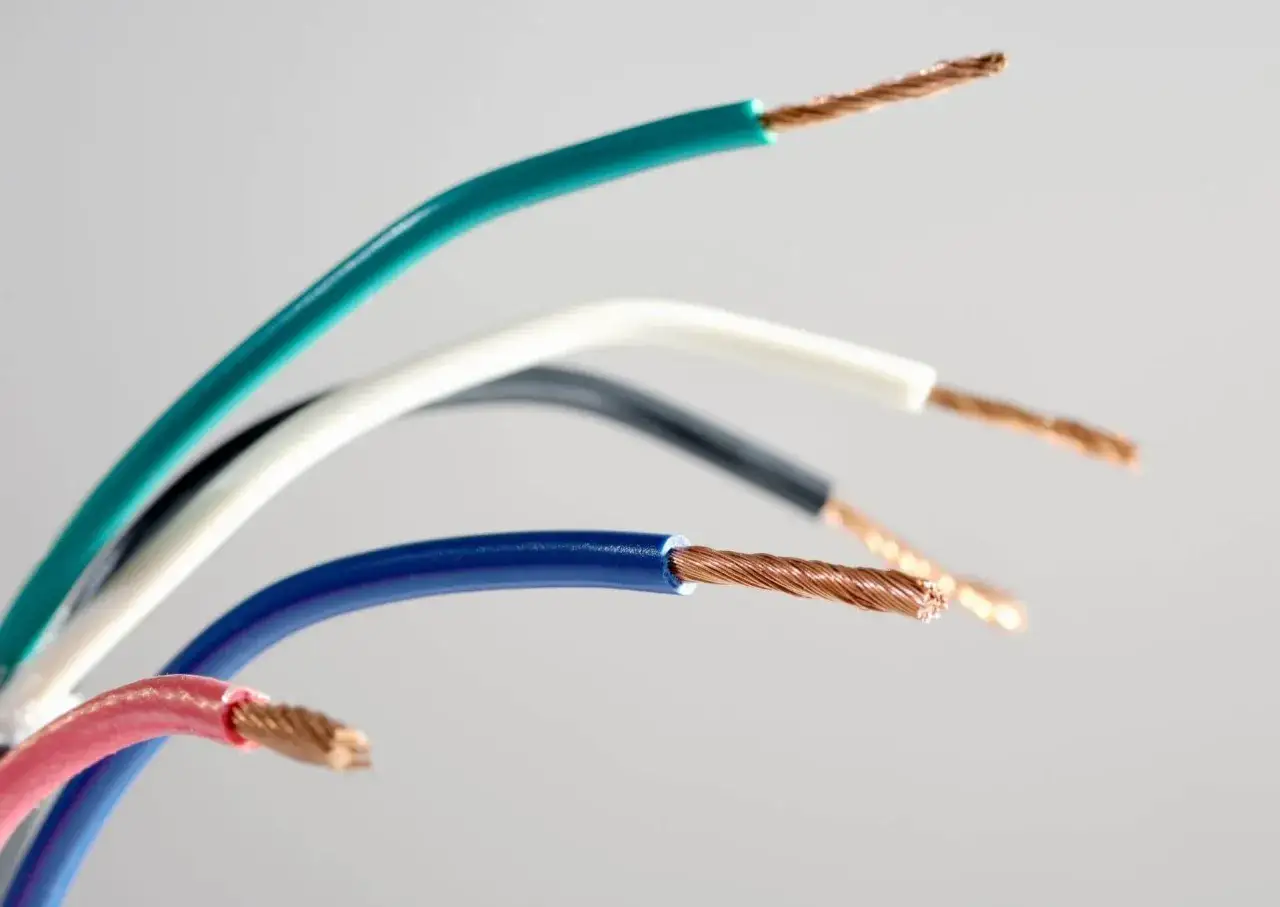

W typowej instalacji jednofazowej w Polsce kolory żył nie są przypadkowe i naprawdę warto je czytać, zanim cokolwiek podłączysz. Żółto-zielony to przewód ochronny PE, niebieski to przewód neutralny N, a brązowy, czarny lub szary oznacza przewód fazowy L. To prosty kod, ale w starszych mieszkaniach nie wolno zakładać, że poprzedni wykonawca trzymał się zasad.
| Kolor przewodu | Oznaczenie | Rola w gnieździe | Co warto sprawdzić |
|---|---|---|---|
| Żółto-zielony | PE | Styk ochronny | Czy przewód jest ciągły i dobrze dociśnięty |
| Niebieski | N | Tor neutralny | Czy nie jest uszkodzona izolacja przy końcówce |
| Brązowy, czarny lub szary | L | Tor fazowy | Czy żyła nie wystaje poza zacisk |
W pojedynczym gnieździe ze stykiem ochronnym montowanym w klasyczny sposób styk ochronny powinien być u góry, a faza zwykle trafia na lewy zacisk, neutralny na prawy. To praktyczny standard stosowany w Polsce, ale ja i tak zawsze sprawdzam oznaczenia producenta na konkretnym modelu, bo osprzęt potrafi się różnić detalami konstrukcyjnymi. Dzięki temu nie opierasz się na pamięci ani na domysłach, tylko na układzie widocznym na obudowie.
Jeśli w puszce widzisz tylko dwie żyły, sprawa robi się bardziej wymagająca, bo to zwykle oznacza starszy obwód i brak osobnego przewodu ochronnego. Właśnie wtedy najłatwiej o błąd, dlatego taki przypadek dobrze prowadzi do etapu montażu wykonywanego bardzo ostrożnie albo z udziałem elektryka.

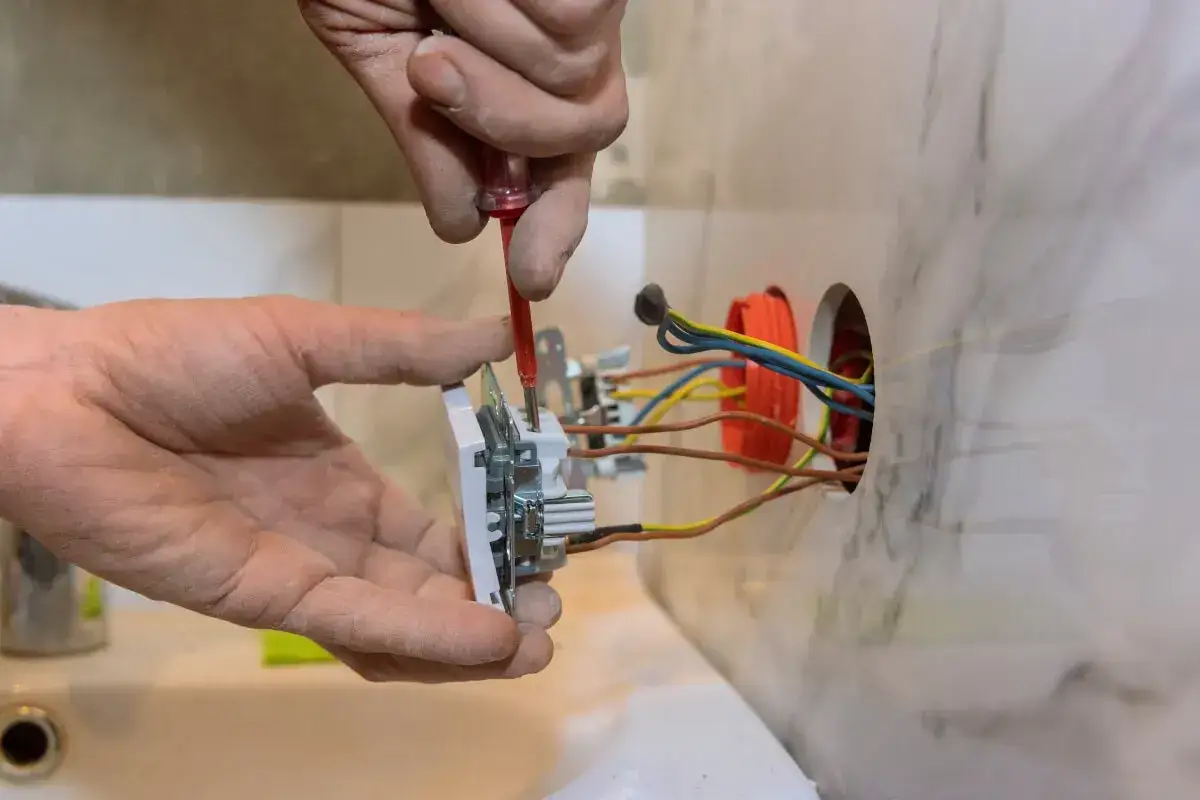

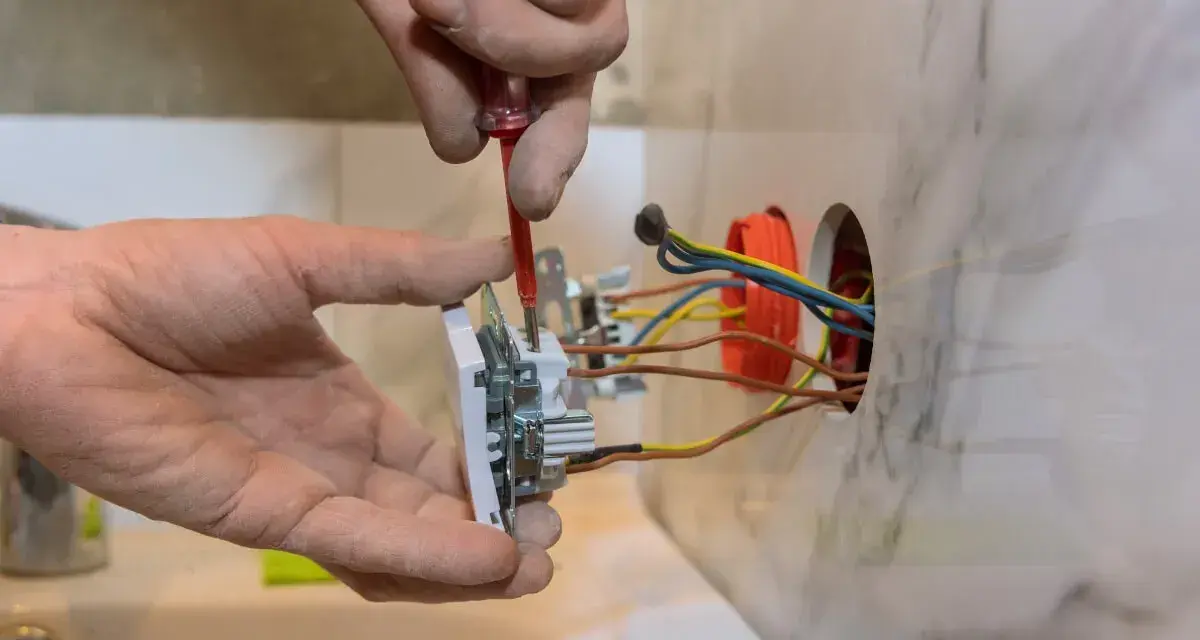

Montaż gniazda krok po kroku
Sam montaż nie jest długi, ale musi być uporządkowany. Ja traktuję go jak krótką procedurę techniczną: najpierw przygotowanie żył, potem podłączenie, a dopiero na końcu osadzenie mechanizmu w puszce. Jeśli zrobisz to w odwrotnej kolejności, przewody będą się krzyżować, zaciski się poluzują i po kilku tygodniach wrócisz do tego samego miejsca.
- Odłącz zasilanie odpowiedniego obwodu i potwierdź brak napięcia.
- Zdejmij ramkę i mechanizm starego gniazda, jeśli wymieniasz osprzęt.
- Oceń długość żył i odizoluj końcówki zwykle na około 10 mm, ale zawsze zgodnie z instrukcją producenta.
- Podłącz przewód ochronny do zacisku oznaczonego symbolem uziemienia lub PE.
- Podłącz przewód neutralny do zacisku N i fazowy do zacisku L.
- Ułóż żyły tak, aby nie były napięte ani zagięte pod ostrym kątem.
- Wsuń mechanizm do puszki, wypoziomuj go i dokręć zgodnie z konstrukcją modelu.
- Załóż ramkę, włącz zasilanie i sprawdź działanie gniazda.
Przy gniazdach z zaciskami śrubowymi nie dociska się przewodu „na siłę”, tylko pewnie i równo. Przy zaciskach bezśrubowych przewód musi wejść do oporu, inaczej połączenie będzie niby zamknięte, ale w praktyce niestabilne. To drobiazg, który decyduje o tym, czy gniazdo działa latami, czy zaczyna grzać się po pierwszym większym obciążeniu.
Jeśli montujesz podwójne gniazdo, upewnij się, czy producent przewidział osobne zaciski, czy wewnętrzne mostkowanie. W takich modelach największy błąd pojawia się wtedy, gdy ktoś zakłada, że każde gniazdo w ramce ma identyczny układ połączeń.
Po mechanicznym montażu nie przechodzę od razu do zamykania tematu. Zanim przykręcę wszystko na stałe, sprawdzam jeszcze, czy instalacja w tym miejscu rzeczywiście pozwala na taki osprzęt, bo tu właśnie różnice między nową i starą instalacją robią największą różnicę.
Czym różni się nowa instalacja od starej
W nowym obwodzie sprawa jest prosta: masz trzy osobne żyły, jasne oznaczenia i normalny układ L, N oraz PE. W starszych mieszkaniach często trafia się instalacja dwuprzewodowa, w której przewód ochronny i neutralny były rozwiązane inaczej albo w ogóle nie występują w obecnym standardzie. To nie jest detal kosmetyczny, tylko realna różnica techniczna.
| Typ instalacji | Liczba żył w puszce | Co to oznacza w praktyce | Ryzyko przy samodzielnym montażu |
|---|---|---|---|
| Nowa lub modernizowana | 3 | Osobne L, N i PE | Niskie, jeśli trzymasz się oznaczeń i odłączysz zasilanie |
| Starsza dwuprzewodowa | 2 | Brak osobnego PE albo układ niezgodny z aktualnym standardem | Wysokie, bo nie każdy przypadek da się rozwiązać prostą wymianą gniazda |
| Instalacja po częściowej modernizacji | 2 lub 3 | Możliwe mieszanie starych i nowych odcinków | Średnie do wysokiego, zależnie od jakości wcześniejszych prac |
Warto też pamiętać o zabezpieczeniach. W domowej instalacji bardzo ważny jest wyłącznik różnicowoprądowy, który reaguje przy upływie prądu rzędu 30 mA. Nie zastępuje on poprawnego montażu gniazdka, ale znacząco podnosi poziom ochrony użytkownika. Jeśli w rozdzielnicy go nie ma, to jest dla mnie sygnał, że przy okazji remontu warto myśleć szerzej niż tylko o jednym punkcie na ścianie.
Ta różnica między „działa” a „działa bezpiecznie” prowadzi prosto do najczęstszych błędów, bo to właśnie one najczęściej wychodzą dopiero po czasie.
Najczęstsze błędy, które później wracają jako problem
Najgorsze w elektryce jest to, że wiele błędów nie daje natychmiastowego efektu. Gniazdo może wyglądać dobrze, a mimo to po kilku dniach zacznie się grzać, przerywać kontakt albo brzęczeć przy większym obciążeniu. Ja zawsze patrzę na montaż pod kątem kilku rzeczy, bo to one najczęściej decydują o późniejszych awariach.
| Błąd | Co może się wydarzyć | Jak temu zapobiec |
|---|---|---|
| Luźno dokręcony zacisk | Grzanie, iskrzenie, okresowe zaniki kontaktu | Dokręcić zgodnie z zaleceniem producenta i sprawdzić pozycję żyły |
| Za krótko albo za długo odizolowany przewód | Ryzyko zwarcia albo słabego styku | Trzymać się długości zalecanej przez osprzęt |
| Zagubione pojedyncze druciki żyły | Możliwe zwarcie wewnątrz puszki | Starannie skręcić żyłę i wsunąć ją równo do zacisku |
| Montaż bez sprawdzenia napięcia | Ryzyko porażenia | Zawsze użyć testera dwubiegunowego |
| Zły dobór osprzętu do pomieszczenia | Szybsze zużycie, korozja, awarie | Do wilgotnych stref wybierać odpowiedni stopień ochrony IP |
Do tego dochodzi jeszcze jeden błąd, który widzę bardzo często przy remontach: ktoś wciska przewody na siłę do zbyt małej puszki. To pozornie niewinny skrót, ale później przewody się napinają, zaciski tracą docisk, a ramka nie siada równo. Jeżeli puszka jest za płytka, lepiej to poprawić od razu niż maskować problem osprzętem.
Skoro już wiadomo, czego unikać, zostaje ostatnia praktyczna decyzja: jaki model gniazda w ogóle wybrać do konkretnego pomieszczenia.
Jak dobrać właściwy model do pomieszczenia
Nie każde gniazdo sprawdzi się wszędzie tak samo. W salonie zwykle wystarczy standardowy model z bolcem ochronnym, ale w kuchni, łazience, garażu albo na tarasie wymagania rosną. Ja zawsze patrzę najpierw na środowisko pracy osprzętu, dopiero potem na kolor ramki czy design.
- Do salonu i sypialni najczęściej wystarczy standardowe gniazdo 16 A / 250 V ze stykiem ochronnym.
- Do pokoju dziecięcego warto rozważyć przesłony torów prądowych, które utrudniają przypadkowe wsunięcie przedmiotu do otworu.
- Do kuchni i łazienki szukaj osprzętu o podwyższonej odporności na wilgoć, zwykle oznaczanego odpowiednim IP.
- Na zewnątrz lub w garażu lepiej sprawdza się model odporniejszy na pył i rozbryzgi wody niż zwykłe gniazdo wewnętrzne.
- Jeśli chcesz zasilać kilka urządzeń z jednego miejsca, wygodniejsze bywa gniazdo podwójne niż dokładanie rozgałęźników.
W praktyce ważniejsza od samego wyglądu jest zgodność z warunkami pomieszczenia. To właśnie dlatego gniazdo do łazienki nie powinno być wybierane „na oko”, a osprzęt na taras musi być traktowany inaczej niż ten w suchym pokoju dziennym. W dobrze zaplanowanym remoncie ta decyzja oszczędza później bardzo dużo poprawiania.
Jeżeli po tej selekcji nadal masz wątpliwości, to znak, że warto zatrzymać się jeszcze na chwilę i sprawdzić, kiedy samodzielna wymiana przestaje być rozsądnym pomysłem.
Kiedy lepiej nie robić tego samemu
Ja mam prostą zasadę: jeśli instalacja budzi choćby niewielką wątpliwość, nie traktuję gniazda jak zadania do „szybkiego dokończenia”. Dotyczy to zwłaszcza starych przewodów aluminiowych, nadpalonej izolacji, pękniętej puszki, braku przewodu ochronnego albo sytuacji, w której nie da się pewnie odczytać, co jest czym. W takich warunkach łatwo o błąd, a później o kosztowniejszą naprawę niż sama wymiana osprzętu.
Do elektryka warto zadzwonić również wtedy, gdy chcesz dołożyć nowe gniazdo, rozbudować obwód albo przenieść punkt w inne miejsce. Sama wymiana obudowy to jedno, ale zmiana układu instalacji to już zupełnie inny poziom odpowiedzialności. Przy pracach przy urządzeniach odłączonych od napięcia liczy się nie tylko wyłączenie bezpiecznika, lecz także zabezpieczenie przed ponownym załączeniem i potwierdzenie braku napięcia.
Jeśli zostajesz przy jednym, prostym punkcie, następny krok jest już czysto kontrolny. Właśnie on decyduje o tym, czy gniazdo będzie działało dobrze również za kilka miesięcy.
Co sprawdzić po montażu, żeby gniazdo działało długo
Po złożeniu wszystkiego nie kończę pracy od razu. Najpierw sprawdzam, czy gniazdo siedzi stabilnie, czy ramka nie odstaje i czy po włączeniu zasilania nie pojawia się grzanie, trzaski albo zapach nagrzanej izolacji. To są sygnały, których nie wolno ignorować, nawet jeśli punkt „na oko” wygląda dobrze.
- Sprawdź, czy mechanizm nie porusza się w puszce.
- Upewnij się, że przewody nie są ściśnięte między obudową a ścianą.
- Testowo podłącz niewielkie obciążenie i obserwuj, czy nic się nie grzeje.
- Jeśli masz miernik lub tester gniazd, zweryfikuj poprawność podłączenia.
- Po kilku godzinach i po kilku dniach jeszcze raz rzuć okiem na osprzęt, szczególnie po świeżym remoncie.
W dłuższej perspektywie najbardziej opłaca się prosty nawyk: nie szarpać za kabel przy wyjmowaniu wtyczki i raz na jakiś czas sprawdzić, czy styki nie mają luzu. To drobiazg, ale właśnie takie drobiazgi najczęściej decydują o tym, czy instalacja pracuje bezproblemowo. Jeśli więc patrzysz na gniazdo nie jak na dekorację, tylko jak na element całego obwodu, oszczędzasz sobie wielu późniejszych poprawek.
