Najprościej: w typowym polskim gnieździe z bolcem u góry faza zwykle wypada po lewej stronie, a neutralny po prawej. Ten temat wygląda banalnie tylko do momentu, gdy trafia się starsza instalacja, przeróbka po remoncie albo osprzęt zamontowany przez kogoś bez trzymania się jednej konwencji. Poniżej wyjaśniam, jak to rozpoznać, kiedy można mówić o standardzie, a kiedy lepiej nie ufać samym założeniom.
Najważniejsze informacje, które warto zapamiętać od razu
- W standardowym gnieździe 230 V z bolcem u góry faza zwykle jest po lewej stronie, a neutralny po prawej.
- To dobra praktyka instalacyjna, ale w starszych lub przerabianych obwodach układ może być odwrócony.
- Nie sprawdzam tego „na oko” ani samym skojarzeniem kolorów przewodów, tylko testerem napięcia.
- W jednej instalacji domowej najlepiej utrzymać jeden, spójny układ wszystkich gniazd.
- Jeśli urządzenie wymaga konkretnej polaryzacji, zawsze nadrzędna jest instrukcja producenta.
Jaki układ w polskim gniazdku uznaje się za właściwy
W praktyce instalacyjnej przyjmuje się prostą zasadę: patrząc na gniazdo od frontu, z bolcem ochronnym u góry, lewy styk to faza, prawy to przewód neutralny, a bolec pełni funkcję ochronną. Taki układ jest najczęściej spotykany w domach, mieszkaniach i lokalach usługowych w Polsce, bo ułatwia szybkie rozpoznanie przewodów podczas montażu i późniejszego serwisu.
Ja traktuję tę zasadę jako porządek techniczny, a nie jako coś, co można zgadywać bez pomiaru. Jeśli gniazdo jest zamontowane pionowo, sprawa jest prosta. Jeśli ktoś obrócił osprzęt, zamontował go nietypowo albo przerobił instalację po latach, orientacja „lewo-prawo” nadal odnosi się do frontu gniazda, ale już nie do tego, jak ktoś patrzy na nie z boku czy od góry.
| Element gniazda | Funkcja | Typowe oznaczenie |
|---|---|---|
| Lewy styk | Przewód fazowy | L |
| Prawy styk | Przewód neutralny | N |
| Bolec ochronny | Ochrona przeciwporażeniowa | PE |

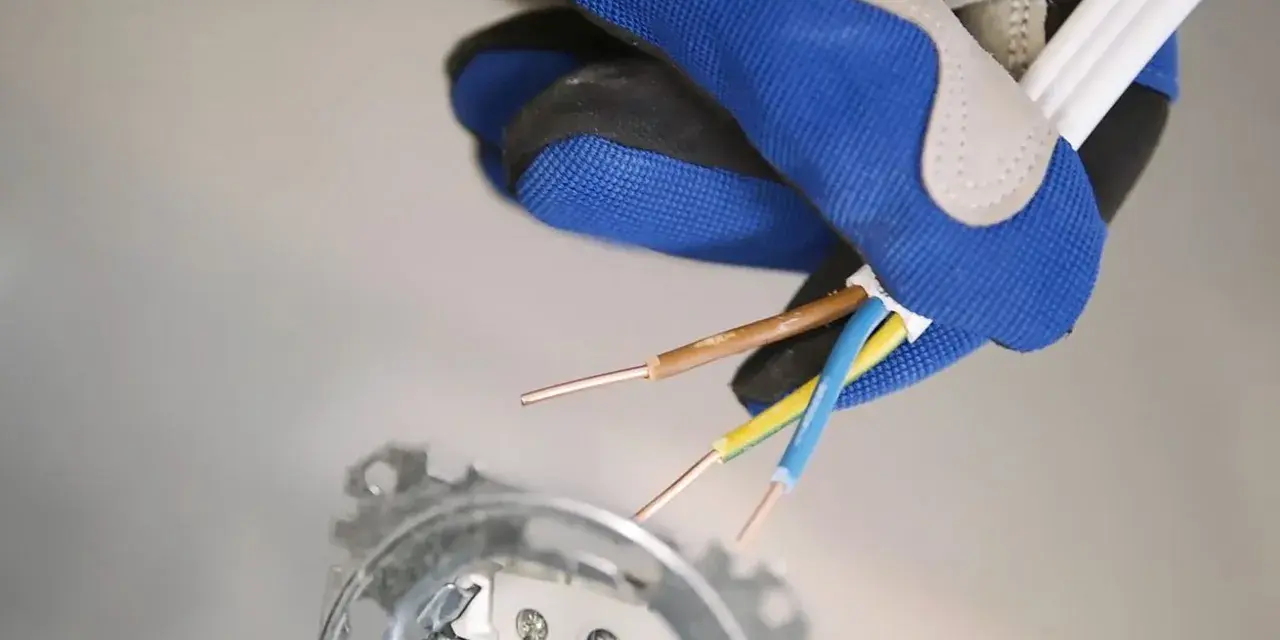

Warto też pamiętać o kolorach żył: faza bywa brązowa, czarna albo szara, neutralny jest niebieski, a ochronny żółto-zielony. To pomaga przy montażu, ale nie zwalnia z weryfikacji. Następny krok to sprawdzenie, czy to, co widać w osprzęcie, rzeczywiście zgadza się z instalacją w ścianie.
Jak sprawdzić położenie fazy bez zgadywania
Jeżeli chcesz mieć pewność, nie opieram się na samym próbnikiem „śrubokrętowym” ani na intuicji. Najpewniejszy jest dwubiegunowy tester napięcia albo tester gniazda, który pokazuje kolejność L-N-PE. To szczególnie ważne wtedy, gdy wymieniasz osprzęt, sprawdzasz mieszkanie po remoncie albo po prostu chcesz wiedzieć, czy instalacja jest zrobiona równo.
Przy samej kontroli gniazda nie trzeba rozkręcać osprzętu, ale jeśli planujesz jakąkolwiek ingerencję, najpierw wyłącz właściwy obwód w rozdzielnicy i potwierdź brak napięcia przyrządem. To nie jest nadmiar ostrożności, tylko normalna procedura. W praktyce rozróżniam dwa scenariusze:
- szybki test z zewnątrz - sprawdzenie kolejności styków testerem gniazd bez demontażu,
- kontrola montażowa - odłączenie zasilania, zdjęcie osprzętu i weryfikacja przewodów na zaciskach.
Jeśli tester pokazuje napięcie na obu otworach albo sygnalizuje obecność fazy na bolcu ochronnym, nie traktuję tego jako drobnej ciekawostki. To sygnał, że instalacja może być podłączona nieprawidłowo, uszkodzona albo ma problem z przewodem neutralnym. W takiej sytuacji lepiej przerwać dalsze eksperymenty i sprawdzić obwód fachowo. Taka kontrola oszczędza później czasu, nerwów i niepotrzebnego rozbierania ścianek z osprzętem.
Dlaczego spójny układ L i N w całym domu ma znaczenie
Z mojego doświadczenia największy problem nie polega na tym, że jedno gniazdo ma fazę po lewej, a inne po prawej. Prawdziwy kłopot zaczyna się wtedy, gdy w jednej instalacji panuje chaos. Serwisant, elektryk albo domownik, który po latach otwiera puszkę, oczekuje powtarzalnego układu. Jeśli go nie ma, rośnie ryzyko pomyłki, błędnego podłączenia i niepotrzebnego szukania usterki.
Spójność jest ważna również dlatego, że część urządzeń i osprzętu zakłada określoną polaryzację. Chodzi przede wszystkim o rozwiązania, w których wyłącznik rozłącza tylko przewód fazowy. Jeśli faza trafi na niewłaściwy styk, urządzenie może „działać”, ale wewnątrz nadal pozostaną elementy pod napięciem. To nie zawsze daje natychmiastowy objaw, ale z punktu widzenia bezpieczeństwa jest istotne.
W praktyce najbardziej odczuwalne konsekwencje to:
- trudniejsze diagnozowanie usterek po remoncie,
- większe ryzyko błędu przy wymianie gniazda lub łącznika,
- mylenie się podczas pracy przy urządzeniach z prostym wyłącznikiem jednobiegunowym,
- brak czytelnego wzorca dla kolejnych osób, które będą serwisować instalację.
Dlatego w nowym albo modernizowanym obwodzie wolę od razu ujednolicić układ wszystkich punktów, zamiast liczyć na to, że „jakoś się przyzwyczaimy”. To prowadzi nas do sytuacji, w których standard przestaje być oczywisty.
Kiedy nie można ufać samemu schematowi z internetu
Nie każda instalacja wygląda jak przykład z katalogu. W starszych budynkach, po częściowych przeróbkach albo po amatorskich remontach kolejność L i N bywa odwrócona w pojedynczych punktach. Zdarza się też, że ktoś patrzy na gniazdo od złej strony albo porównuje osprzęt różnie zamontowany w poziomie i pionie. Wtedy łatwo wyciągnąć błędny wniosek, choć sam osprzęt mógł być podłączony poprawnie.
| Sytuacja | Co to zwykle oznacza | Jak reaguję |
|---|---|---|
| Nowe gniazdo typu E z bolcem u góry | Faza najczęściej po lewej, neutralny po prawej | Potwierdzam testerem i zapisuję układ przy montażu |
| Stara instalacja po kilku przeróbkach | Polaryzacja może być niespójna między pokojami | Wyrównuję układ przy okazji modernizacji |
| Urządzenie z instrukcją wymagającą konkretnego L/N | Polaryzacja ma znaczenie dla bezpieczeństwa i pracy sprzętu | Podłączam zgodnie ze schematem producenta |
| Gniazdo przemysłowe CEE | Obowiązuje inne kodowanie niż w domowym osprzęcie | Nie stosuję tu zasady lewo-prawo z gniazdka domowego |
Właśnie dlatego nie lubię odpowiedzi w stylu „zawsze tak samo i koniec”. W domowej praktyce liczy się typ gniazda, sposób montażu, historia instalacji i wymagania podłączanego urządzenia. Dopiero po połączeniu tych elementów można mówić, czy układ jest poprawny.
Co zrobić, gdy faza wypada po prawej stronie
Jeżeli po sprawdzeniu okazuje się, że w danym gnieździe faza jest po prawej, nie panikuję, ale też nie zostawiam tego bez refleksji. Najpierw pytam, czy to pojedynczy wyjątek, czy część większego wzorca w całym mieszkaniu. Jeśli gniazdo jest jedynym odchyleniem od reszty, zwykle warto je poprawić przy najbliższej ingerencji. Jeśli cały obwód działa konsekwentnie w jednym układzie i jest to świadomie zrobione, ważniejsze staje się zachowanie spójności niż samo „przekładanie dla zasady”.
Przy samodzielnej wymianie trzy rzeczy są dla mnie obowiązkowe: odłączenie zasilania, potwierdzenie braku napięcia i sprawdzenie zacisków po montażu. Same kolory przewodów nie zawsze wystarczają, bo w starszych lokalach mogły być już kiedyś przestawiane. Jeśli nie masz pewności, lepiej zlecić to elektrykowi niż ryzykować pracę na założeniach.
- Wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź brak napięcia dwubiegunowym testerem.
- Podłącz przewody do zacisków zgodnie z oznaczeniami L, N i PE.
- Po montażu wykonaj kontrolę kolejności i działania gniazda.
Jeżeli w domu pojawiają się gniazda z odwróconą polaryzacją, traktuję to jako sygnał do przeglądu większego fragmentu instalacji, a nie tylko jednego punktu. To prowadzi do rzeczy, o których przy takich pytaniach często się zapomina, a które realnie pomagają uniknąć błędów.
Na co jeszcze zwrócić uwagę przy gniazdach, żeby uniknąć błędów po remoncie
Przy okazji sprawdzania strony fazy zawsze patrzę szerzej niż tylko na jedno gniazdo. Interesuje mnie stan zacisków, jakość połączeń, czy bolec ochronny jest faktycznie podłączony i czy osprzęt nie ma śladów przegrzania. To są drobiazgi, które często zdradzają większy problem, zanim jeszcze pojawi się awaria.
Najczęściej sprawdzam trzy rzeczy: czy przewód ochronny jest podłączony pewnie, czy puszka nie jest przeładowana i czy po dokręceniu zacisków nic się nie wysuwa. Wbrew pozorom luźny styk bywa groźniejszy niż odwrotnie wpięta faza w pojedynczym punkcie, bo potrafi się nagrzewać i niszczyć osprzęt po cichu, przez dłuższy czas.
Jeśli mam jednym zdaniem odpowiedzieć na pytanie, z której strony faza w gniazdku, to brzmi ono tak: w typowym polskim gnieździe z bolcem u góry faza jest po lewej stronie, ale zawsze trzeba to potwierdzić pomiarem. Tylko wtedy masz pewność, że instalacja jest nie tylko „jak zwykle”, ale rzeczywiście poprawna i bezpieczna.
